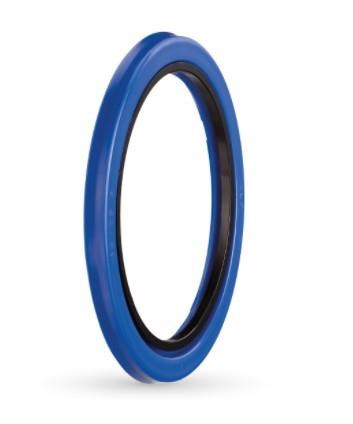

A209-140 PU, 140x155,5x6,3 mm ölçülü ALP ön basınç ringi ürünüdür; malzemesi 92 PU / POM.
Ön basınç ringi nerede kullanılır?
140 mm mil için ön basınç ringi olan A209-140 PU, yağın dışarı kaçmasını önler. Yüksek performanslı PU ring ile POM destek ringinden oluşur; boğazda birinci sızdırmazlık elemanı olarak kullanılır. Basınç darbelerini ve yüksek basıncı karşılayarak arkasındaki ana boğaz keçesinin yükünü azaltır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 140 mm, kanal dibi çapı ØD = 155,5 mm, keçe yüksekliği b = 6 mm, kanal genişliği B = 6,3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A209-140 PU için dinamik yüzey, 140 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Keçe kanala nasıl takılır?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Kanal genişliği tabloya göre B = 6,3 mm’dir. Tek başına kullanılmaz; mutlaka başka bir boğaz keçesiyle kombinasyon halinde kullanılmalıdır.
A209 ile diğer profiller arasındaki fark nedir?
Yüksek performanslı PU ring ile POM destek ringinden oluşur; boğazda birinci sızdırmazlık elemanı olarak kullanılır. Basınç darbelerini ve yüksek basıncı karşılayarak arkasındaki ana boğaz keçesinin yükünü azaltır. Aynı profilde bu ölçüye en yakın A209-130 PU (130x145,5x6,3) ve A209-150 PU (150x165,5x6,3) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40 /+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Tek başına kullanılmaz; mutlaka başka bir boğaz keçesiyle kombinasyon halinde kullanılmalıdır.
