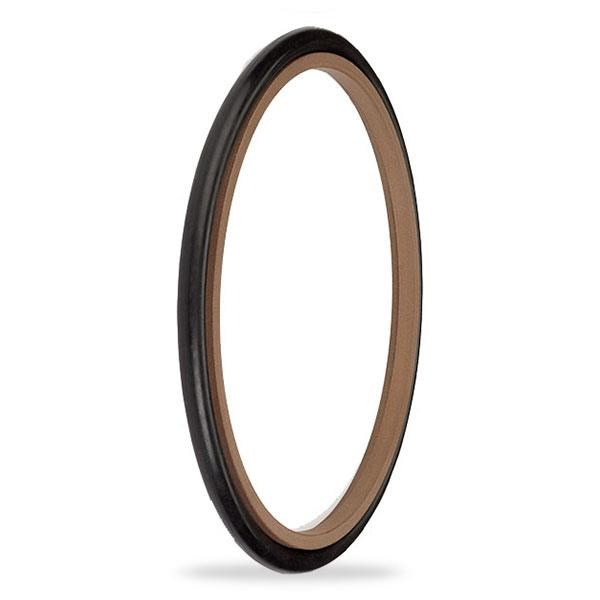

140x155,1x6,3 mm ölçüsündeki A311-140, A311 profilli PTFE + BRONZ / 70 NBR PTFE boğaz keçesi olarak hidrolik silindirlerde kullanılır.
A311-140 ne işe yarar?
140 mm mil için PTFE boğaz keçesi olan A311-140, yağın dışarı kaçmasını önler. Bronz katkılı PTFE ringin talaşlı işlenmesi ve itici (enerjilendirici) O-ring ile birleşiminden oluşur. O-ring malzemesi değiştirilerek mineral yağ dışındaki akışkanlara da uyarlanabilir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A311-140 için yüzey kalitesi nasıl olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 140 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
A311-140 için izin verilen boşluk ne kadar?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A311-140 için keçe et kalınlığı (ØD − Ød) / 2 = 7,55 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 2.2 bar → 0,25; 3.2 bar → 0,35 (diğer basınçlar tabloda).
Hangi keçelerle birlikte kullanılır?
Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Sitemizde aynı 140 mm mil çapı için toz keçesi olarak A202-140/3, A206-140; yataklama olarak A256-140/1, A255-140 bulunur.
A311 hangi durumda tercih edilir?
Bronz katkılı PTFE ringin talaşlı işlenmesi ve itici (enerjilendirici) O-ring ile birleşiminden oluşur. PTFE’nin çok düşük sürtünmesi sayesinde yüksek kayma hızlarında güvenle çalışır. O-ring malzemesi değiştirilerek mineral yağ dışındaki akışkanlara da uyarlanabilir. Aynı profilde bu ölçüye en yakın A311-140/1 (140x150,7x4,2) ve A311-140/2 (140x155,5x6,3) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
