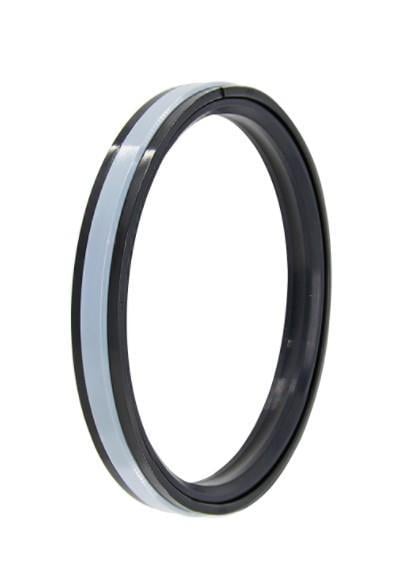

140x123x16 Nbr Piston Keçesi (A114 140-123)

140x123x16 mm ölçüsündeki A114 140-123, A114 profilli 80 NBR / POM / TPE piston keçesi olarak hidrolik silindirlerde kullanılır.

Piston keçesi nerede kullanılır?

A114 140-123, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. 1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Konum hassasiyeti gereken uygulamalarda, özellikle hidrolik maden direklerinde tercih edilir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A114 140-123 hangi mil / silindir çapına uyar?

Tabloya göre silindir gömleği iç çapı ØD = 140 mm, piston kanal dibi çapı Ød = 123 mm, yükseklik 16 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Malzemenin avantajı nedir?

Malzeme tabloda 80 NBR / POM / TPE olarak verilmiştir. 80 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.

A114 140-123 için izin verilen boşluk ne kadar?

Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A114 140-123 için keçe et kalınlığı (ØD − Ød) / 2 = 8,5 mm’dir. İzin verilen en büyük boşluk: 160 bar → 250; S max. bar → 1,00.

Hangi keçelerle birlikte kullanılır?

Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 140 mm silindir çapı için sitemizde A251-133, A251-134 yataklamaları bulunur.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105°C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (700 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
