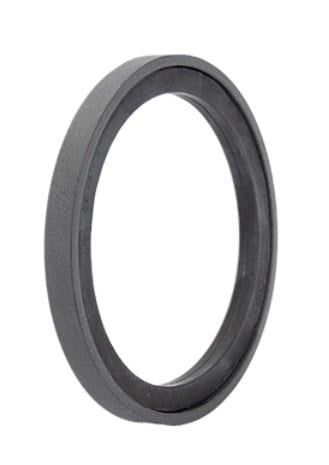

140x122x8 mm ölçüsündeki A308 140-122, A308 profilli PTFE+KARBON / 80 NBR PTFE piston keçesi olarak hidrolik silindirlerde kullanılır.
A308 140-122, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Düşük sürtünmeli karbon katkılı PTFE ring ile NBR kare ringden oluşur. Enerjilendirici olarak O-ring yerine kare ring kullanıldığı için ringin dönmesi ve ters montajı önlenir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Malzeme tabloda PTFE+KARBON / 80 NBR olarak verilmiştir. 80 değeri malzemenin Shore A sertliğidir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.

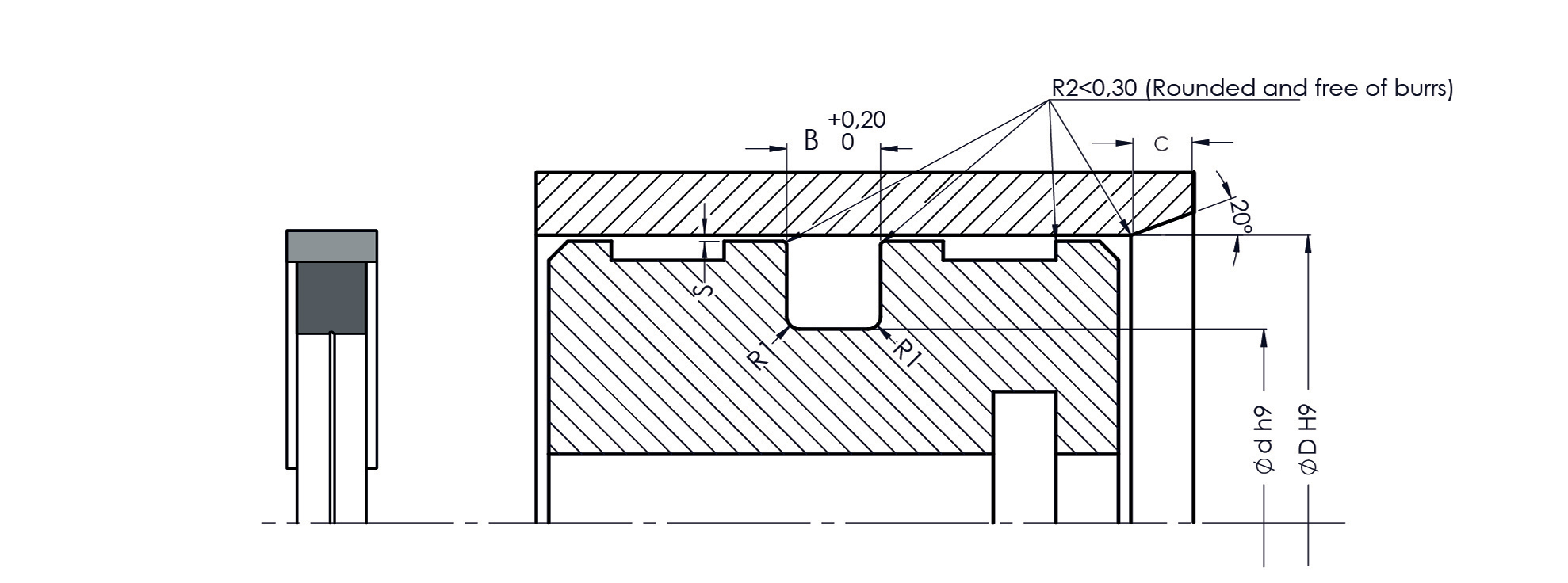

A308 140-122 için keçenin kaydığı yüzey 140 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 140 mm silindir çapı için sitemizde A251-134/1, A251-134/2 yataklamaları bulunur.
Düşük sürtünmeli karbon katkılı PTFE ring ile NBR kare ringden oluşur. Enerjilendirici olarak O-ring yerine kare ring kullanıldığı için ringin dönmesi ve ters montajı önlenir. FKM kare ringle kombine edilerek sıcaklık ve kimyasal dayanım ihtiyaçları karşılanabilir. Aynı profilde bu ölçüye en yakın A308 100-085 (100x85x7,5) ve A308 150-132 (150x132x8) ürünleri de bulunur.
