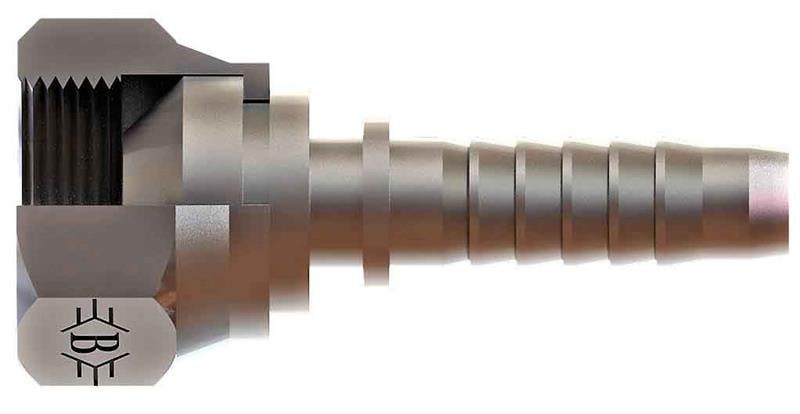

1/4 R3/8''-19 Bsp Somunlu Düz Rakor (SB-0617-RSD)

SB-0617-RSD, 1/4" (6 mm) hortum için 3/8" BSP bağlantılı OLC BSP somunlu düz rakor ürünüdür.

SB-0617-RSD ne işe yarar?

SB-0617-RSD, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 3/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

3/8" BSP ne anlama gelir?

3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

1/4" hortum ne demek?

1/4" (6 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Hortum rakoru nasıl takılır?

SB-0617-RSD, 1/4" (6 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R3/8-19, B 45, C 20, ØD 4, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
