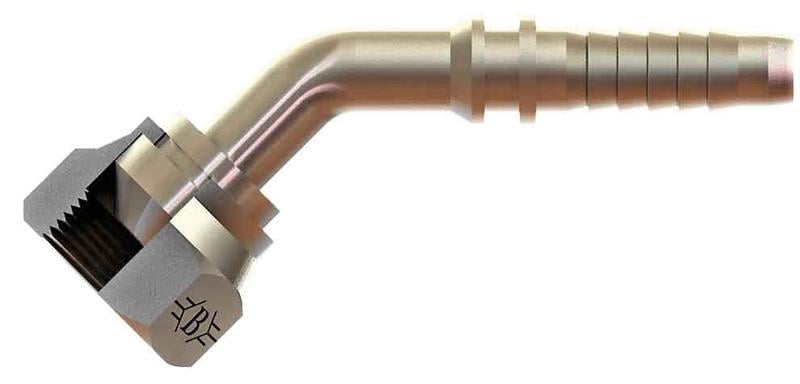

1/4 R3/8''-19 Bsp Somunlu 45° Rakor (SB-0617-RS45)

OLC SB-0617-RS45: 1/4" (6 mm) hortum için 3/8" BSP bağlantılı BSP somunlu 45° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-0617-RS45 ne işe yarar?

SB-0617-RS45, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 3/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-0617-RS45 sızdırmazlığı nasıl sağlanır?

Bu ürünün 3/8" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

SB-0617-RS45 hangi hortuma uyar?

1/4" (6 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

45° açılı gövdenin avantajı nedir?

45° açı, hortumun ağırlığını ve bükülme yarıçapını dengelemek için tercih edilir. Hortumun rakor çıkışında keskin bükülmesi hortum ömrünü kısaltır; açılı rakor bunu önler.

SB-0617-RS45 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R3/8-19, B 65, C 40, D 18, ØD1 4, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
