1/4 R3/8''-19 Bsp Pul Sıkmalı Erkek Rakor (SB-0617-RE)

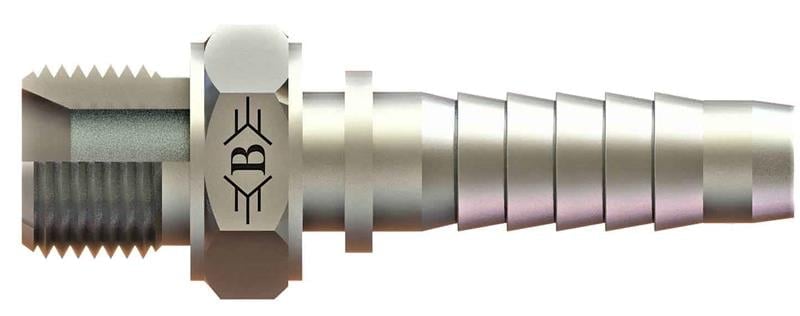

SB-0617-RE, 1/4" (6 mm) hortum için 3/8" BSP bağlantılı OLC BSP pul sıkmalı erkek rakor ürünüdür.

BSP pul sıkmalı erkek rakor nerede kullanılır?

SB-0617-RE, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 3/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/4" (6 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-0617-RE için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/8" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/8" BSP dişi nasıl tanınır?

3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Rakor hortuma nasıl preslenir?

1/4" (6 mm) hortum için SB-0617-RE ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-0617-RE teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R3/8-19, B 51,5, C 26,5, ØD 4, AA 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
