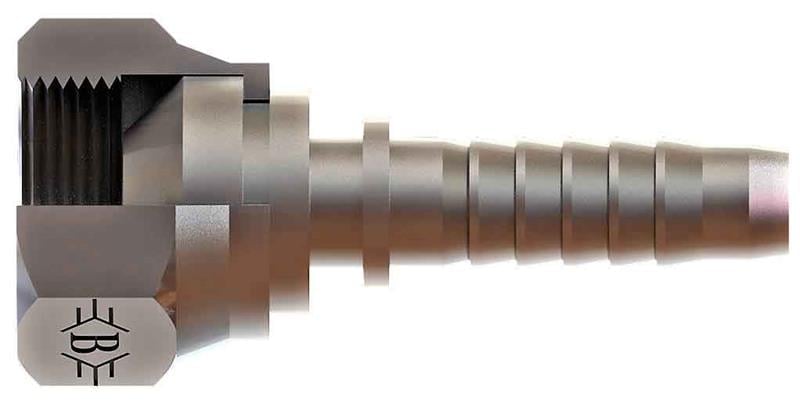

1/4 R1/8''-28 Bsp Somunlu Düz Rakor (SB-0610-RSD)

1/4" (6 mm) hortum için 1/8" BSP bağlantılı SB-0610-RSD kodlu BSP somunlu düz rakor, OLC hidrolik rakor serisindendir.

BSP somunlu düz rakor ne için kullanılır?

SB-0610-RSD, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/4" (6 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/8" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1/8" BSP ne anlama gelir?

1/8" BSP dişte inç başına 28 diş vardır; tabloda bu ölçü R1/8-28 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-0610-RSD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1/8" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

Hortum rakoru nasıl takılır?

1/4" (6 mm) hortum için SB-0610-RSD ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
