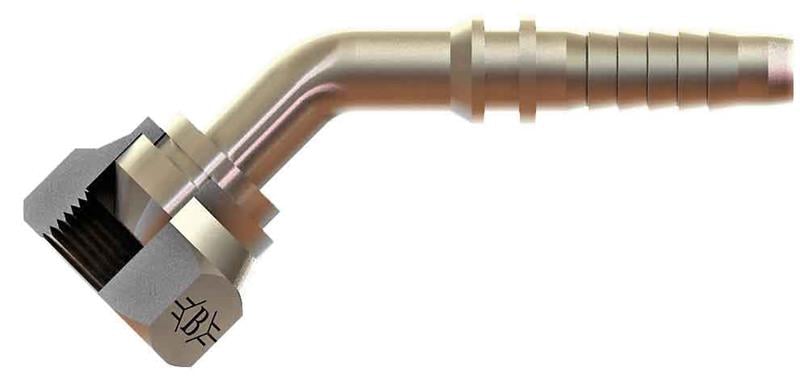

1/4 R1/8''-28 Bsp Somunlu 45° Rakor (SB-0610-RS45)

1/4" (6 mm) hortum için 1/8" BSP bağlantılı SB-0610-RS45 kodlu BSP somunlu 45° rakor, OLC hidrolik rakor serisindendir.

SB-0610-RS45 ne işe yarar?

SB-0610-RS45, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/4" (6 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

1/8" BSP ölçüsündeki "-28" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-0610-RS45 ürününün 1/8" BSP tarafı BSP 60° konik bağlantıdır. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

Hortum rakoru nasıl takılır?

1/4" (6 mm) hortum için SB-0610-RS45 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

45° açılı gövdenin avantajı nedir?

45° gövde, hattın yumuşak bir açıyla yön değiştirmesi gereken yerlerde kullanılır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
