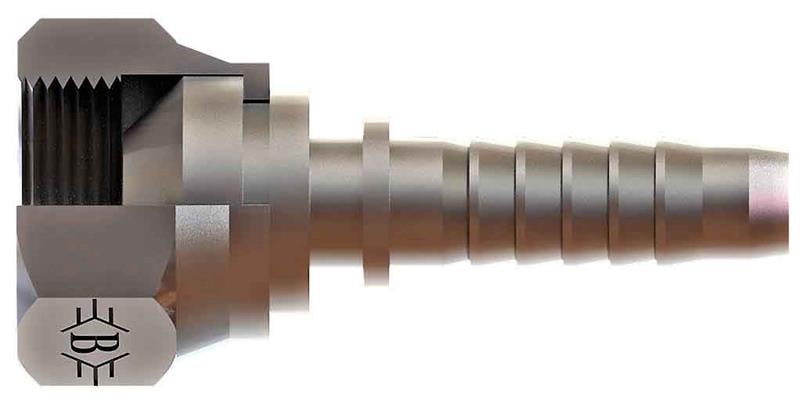

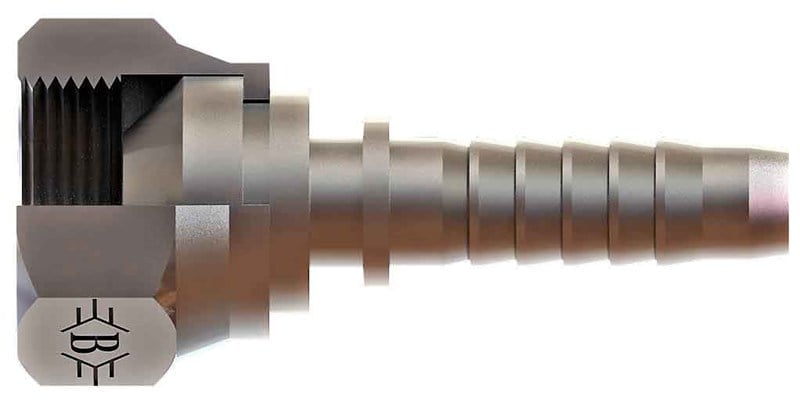

1/4 R1/4''-19 Bsp Somunlu Düz Rakor (SB-0613-RSD)

OLC SB-0613-RSD: 1/4" (6 mm) hortum için 1/4" BSP bağlantılı BSP somunlu düz rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP somunlu düz rakor nerede kullanılır?

SB-0613-RSD, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/4" (6 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

SB-0613-RSD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1/4" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

1/4" hortum ne demek?

1/4" (6 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

SB-0613-RSD ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü R1/4-19, B 43,5, C 18,5, ØD 4, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
