1/4 R1/4''-19 Bsp Somunlu 45° Rakor (SB-0613-RS45)

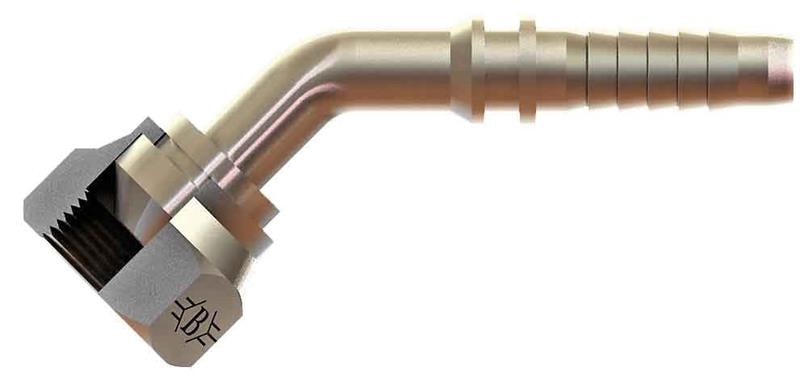

SB-0613-RS45, 1/4" (6 mm) hortum için 1/4" BSP bağlantılı OLC BSP somunlu 45° rakor ürünüdür.

SB-0613-RS45 ne işe yarar?

SB-0613-RS45, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 45° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

1/4" BSP ne anlama gelir?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-0613-RS45 hangi hortuma uyar?

1/4" (6 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Hortum rakoru nasıl takılır?

Bu rakor 1/4" (6 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-0613-RS45 ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü R1/4-19, B 62, C 37, D 17, ØD1 4, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
