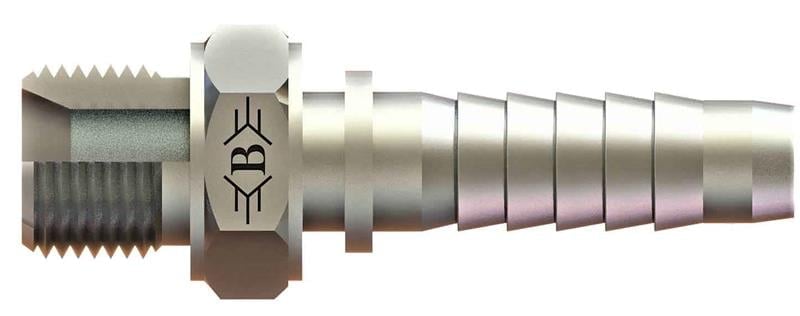

1/4 R1/4''-19 Bsp Pul Sıkmalı Erkek Rakor (SB-0613-RE)

1/4" (6 mm) hortum için 1/4" BSP bağlantılı SB-0613-RE kodlu BSP pul sıkmalı erkek rakor, OLC hidrolik rakor serisindendir.

SB-0613-RE ne işe yarar?

SB-0613-RE, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/4" (6 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-0613-RE hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/4" BSP ne anlama gelir?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-0613-RE hangi hortuma uyar?

1/4" (6 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R1/4-19, B 50, C 25, ØD 4, AA 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
