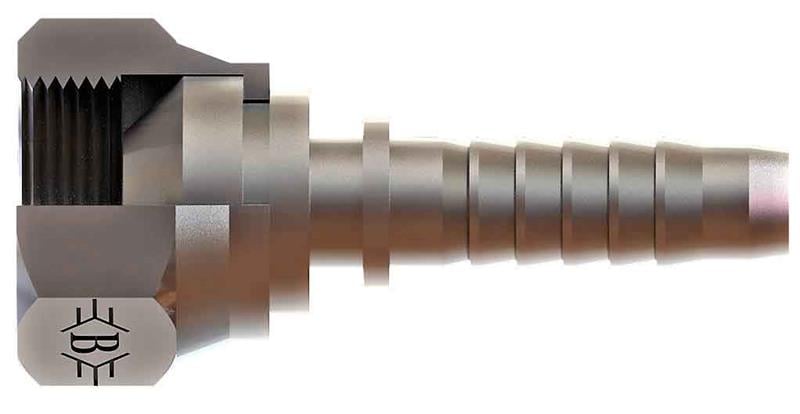

1/4 R1/2''-14 Bsp Somunlu Düz Rakor (SB-0621-RSD)

1/4" (6 mm) hortum için 1/2" BSP bağlantılı SB-0621-RSD kodlu BSP somunlu düz rakor, OLC hidrolik rakor serisindendir.

SB-0621-RSD ne işe yarar?

SB-0621-RSD, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-0621-RSD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1/2" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/2" BSP ne anlama gelir?

1/2" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Hortum ölçüsü nasıl seçilir?

1/4" (6 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

SB-0621-RSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R1/2-14, B 48, C 23, ØD 4, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
