1/4 R1/2''-14 Bsp Somunlu 90° Rakor (SB-0621-RS90)

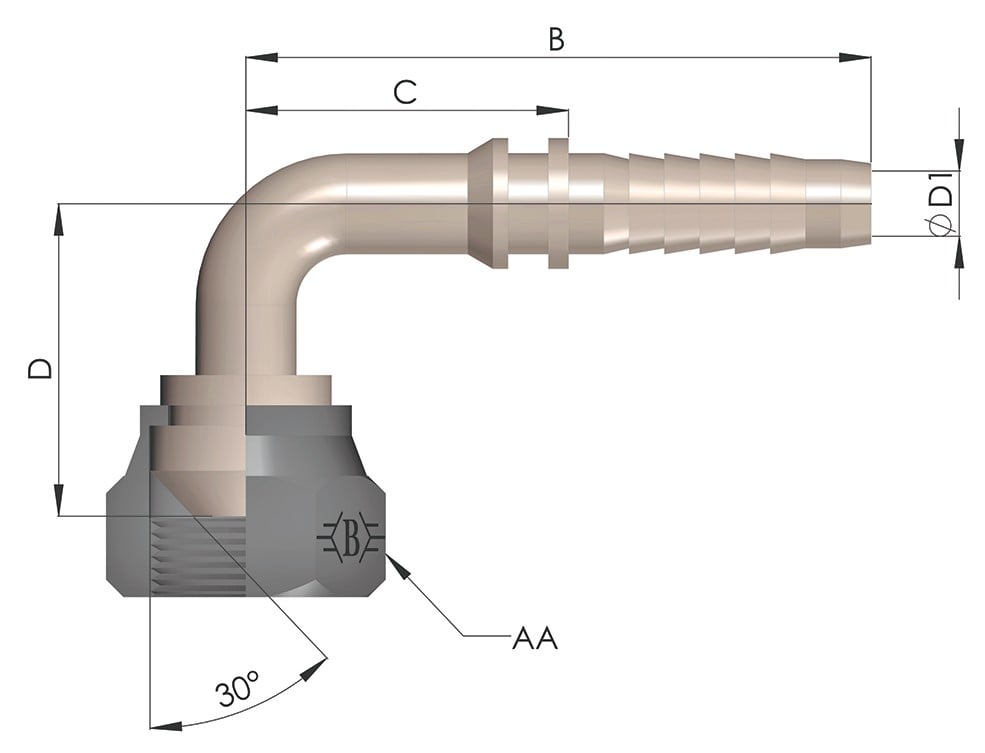

OLC SB-0621-RS90: 1/4" (6 mm) hortum için 1/2" BSP bağlantılı BSP somunlu 90° rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP somunlu 90° rakor ne için kullanılır?

SB-0621-RS90, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 90° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1/2" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1/2" BSP ne anlama gelir?

1/2" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

SB-0621-RS90 ürününün 1/2" BSP tarafı BSP 60° konik bağlantıdır. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

SB-0621-RS90 montajında nelere dikkat edilir?

Bu rakor 1/4" (6 mm) ölçülü hortum içindir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
