1/4 R1/2''-14 Bsp Somunlu 60° İçe Havşa Düz Rakor (SB-0621-RİSD)

1/4" (6 mm) hortum için 1/2" BSP bağlantılı SB-0621-RİSD kodlu BSP somunlu 60° içe havşa düz rakor, OLC hidrolik rakor serisindendir.

BSP somunlu 60° içe havşa düz rakor nerede kullanılır?

SB-0621-RİSD, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bağlantıda conta gerekir mi?

SB-0621-RİSD ürününün 1/2" BSP tarafı BSP 60° konik bağlantıdır. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

SB-0621-RİSD hangi hortuma uyar?

1/4" (6 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Hortum rakoru nasıl takılır?

1/4" (6 mm) hortum için SB-0621-RİSD ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

Tablodaki harfler neyi gösterir?

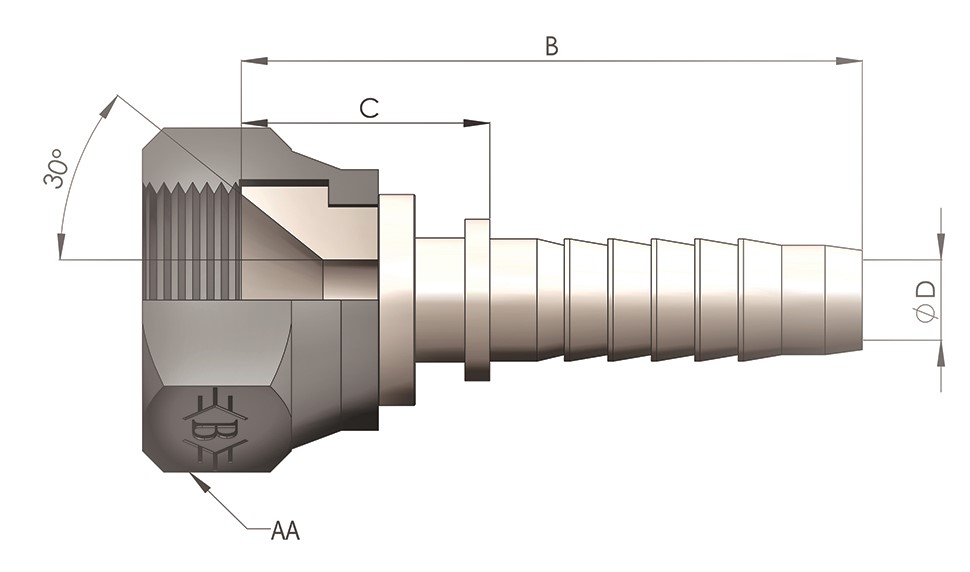

Tabloya göre Somun / Diş Ölçüsü R1/2-14, B 43,5, C 18,5, ØD 4, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
