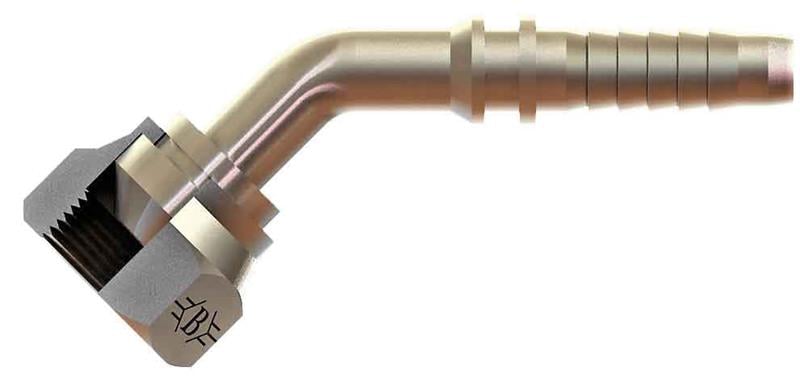

1/4 R1/2''-14 Bsp Somunlu 45° Rakor (SB-0621-RS45)

1/4" (6 mm) hortum için 1/2" BSP bağlantılı SB-0621-RS45 kodlu BSP somunlu 45° rakor, OLC hidrolik rakor serisindendir.

BSP somunlu 45° rakor nerede kullanılır?

SB-0621-RS45, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 1/2" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-0621-RS45 için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1/2" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1/2" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1/2" boyutunda inç başına 14 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

1/2" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

SB-0621-RS45 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R1/2-14, B 67, C 42, D 20, ØD1 4, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
