1/4 M18x1,5 10s Metrik Somunlu 45° O-ring Rakor (SB-0610-MSO45-S)

SB-0610-MSO45-S, 1/4" hortum için M18x1,5 bağlantılı OLC metrik somunlu 45° O-ringli rakor ürünüdür. S (ağır) seri, 10 mm boru içindir.

Metrik somunlu 45° O-ringli rakor nerede kullanılır?

SB-0610-MSO45-S, 1/4" hortumun ucuna preslenerek hortumu M18x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 10 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

1/4" hortum ne demek?

1/4" ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

Hortum rakoru nasıl takılır?

1/4" hortum için SB-0610-MSO45-S ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Tablodaki harfler neyi gösterir?

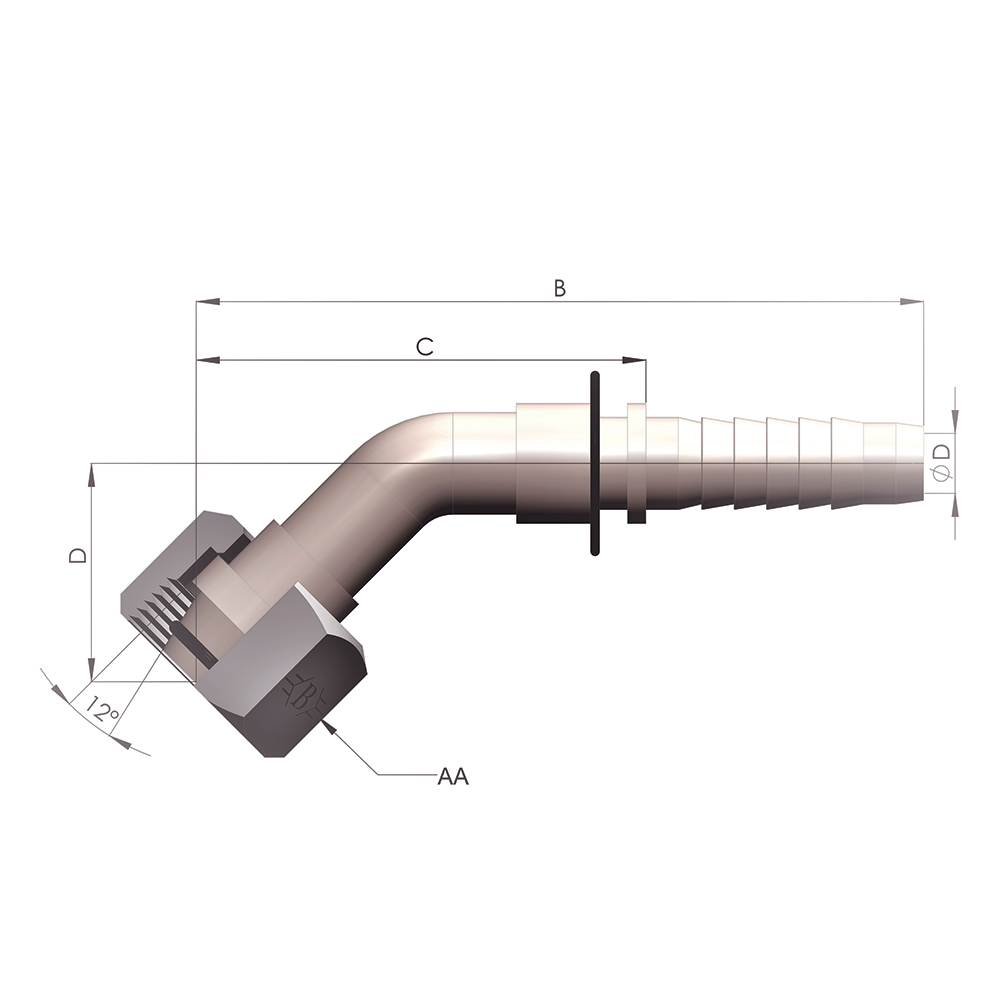

Tabloya göre Diş Ölçüsü 1 M18X1,5, Boru Çapı 10 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M18x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
