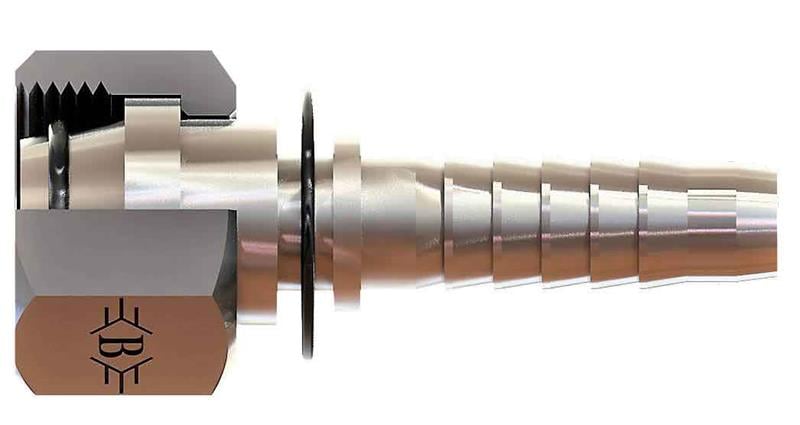

OLC SB-0610-MSOD-L: 1/4" (6 mm) hortum için M16x1,5 bağlantılı metrik somunlu düz O-ringli rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik somunlu düz O-ringli rakor nerede kullanılır?
SB-0610-MSOD-L, 1/4" (6 mm) hortumun ucuna preslenerek hortumu M16x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
SB-0610-MSOD-L sızdırmazlığı nasıl sağlanır?
M16x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. Konik yüzeydeki O-ring, somun sıkıldığında karşı yuvaya bastırılır ve metal-metal temasın üzerine ikinci bir sızdırmazlık hattı oluşturur.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Rakor hortuma nasıl preslenir?
SB-0610-MSOD-L, 1/4" (6 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.
Tablodaki harfler neyi gösterir?

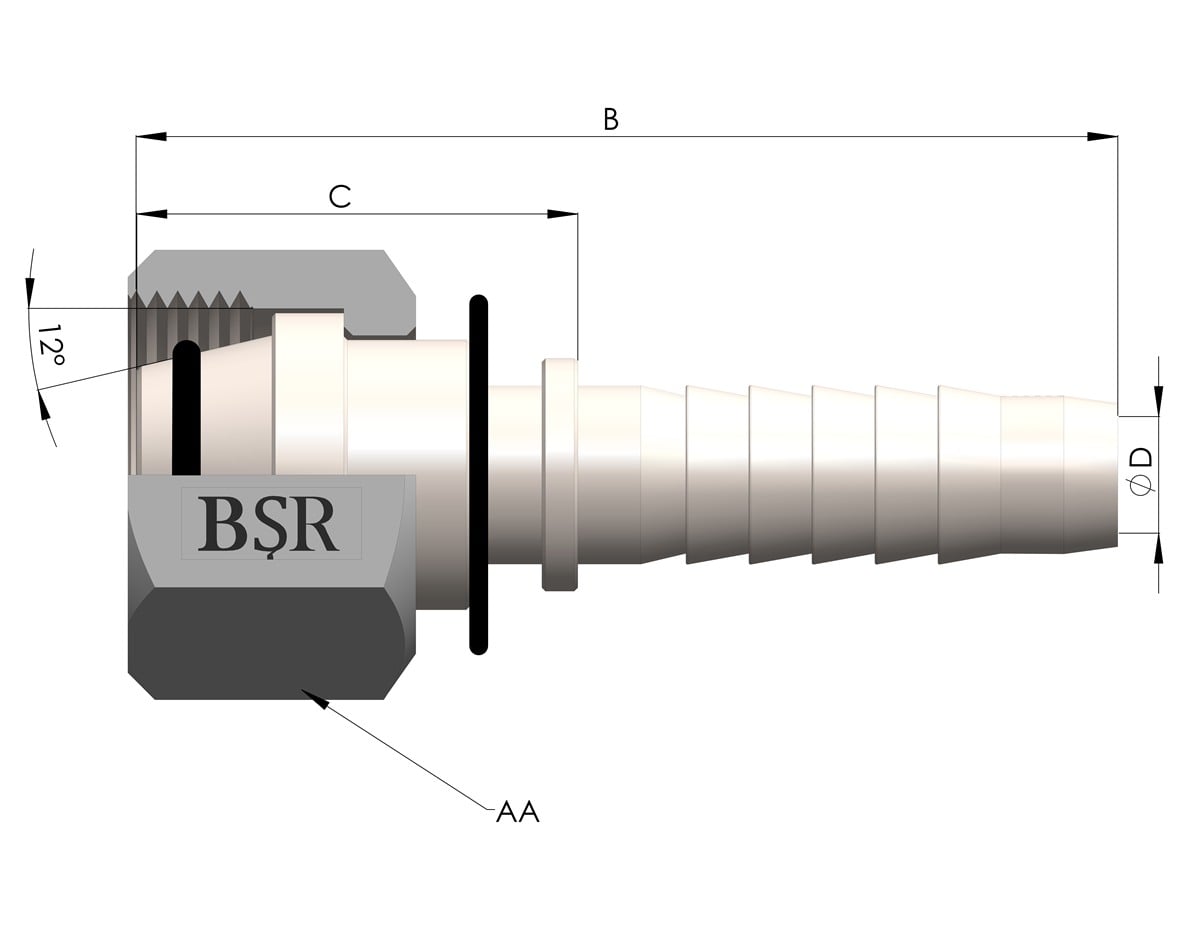

Tabloya göre Somun / Diş Ölçüsü M16X1,5, B 47, C 22,5, ØD 4, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
