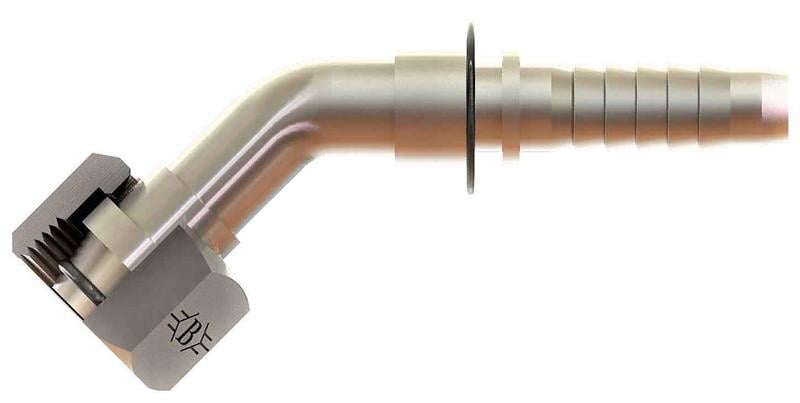

1/4" (6 mm) hortum için M14x1,5 bağlantılı SB-0608-MSO45-L kodlu metrik somunlu 45° O-ringli rakor, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik somunlu 45° O-ringli rakor ne için kullanılır?
SB-0608-MSO45-L, 1/4" (6 mm) hortumun ucuna preslenerek hortumu M14x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1/4" (6 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.
Sık sorulan sorular
SB-0608-MSO45-L sızdırmazlığı nasıl sağlanır?
SB-0608-MSO45-L ürününün M14x1,5 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır. O-ring sayesinde bağlantı, sökülüp takıldığında da sızdırmazlığını daha kolay korur.
SB-0608-MSO45-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?
45° rakor, düz rakorun sığmadığı ama 90°’nin fazla geldiği konumlar içindir. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.
SB-0608-MSO45-L teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M14X1,5, B 62, C 37, D 17, ØD1 4, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Hortumu rakor çıkışında keskin bükmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
