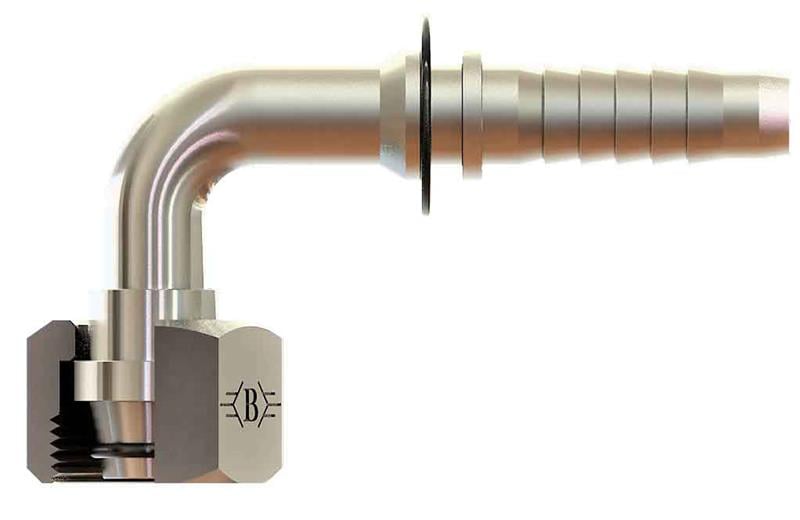

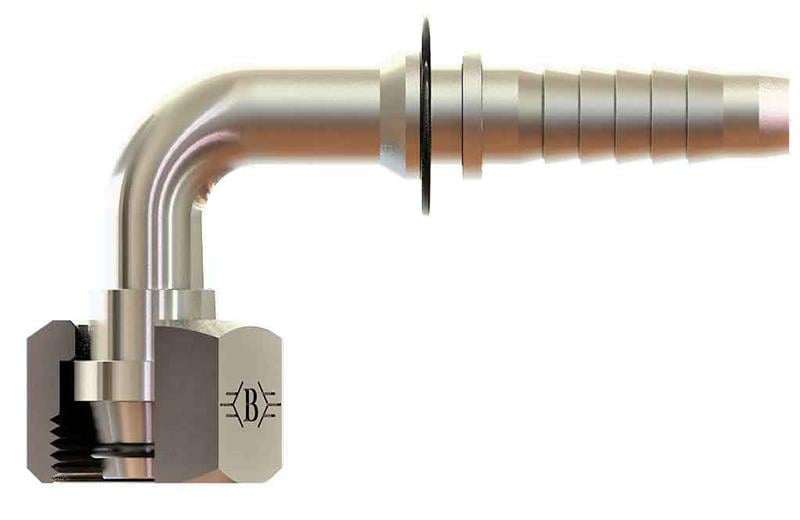

1/4" (6 mm) hortum için M12x1,5 bağlantılı SB-0606-MSO90-L kodlu metrik somunlu 90° O-ringli rakor, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik somunlu 90° O-ringli rakor ne için kullanılır?
SB-0606-MSO90-L, 1/4" (6 mm) hortumun ucuna preslenerek hortumu M12x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
Bağlantıda conta gerekir mi?
M12x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. O-ringli tiplerde konik uç üzerindeki O-ring, metal temasa ek olarak elastik bir sızdırmazlık sağlar; titreşimli hatlarda sızıntı riskini azaltır.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
90° rakor ne zaman tercih edilir?
Port duvara veya başka bir parçaya yakınsa 90° gövde hortuma bükülme payı bırakır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.
SB-0606-MSO90-L teknik ölçüleri

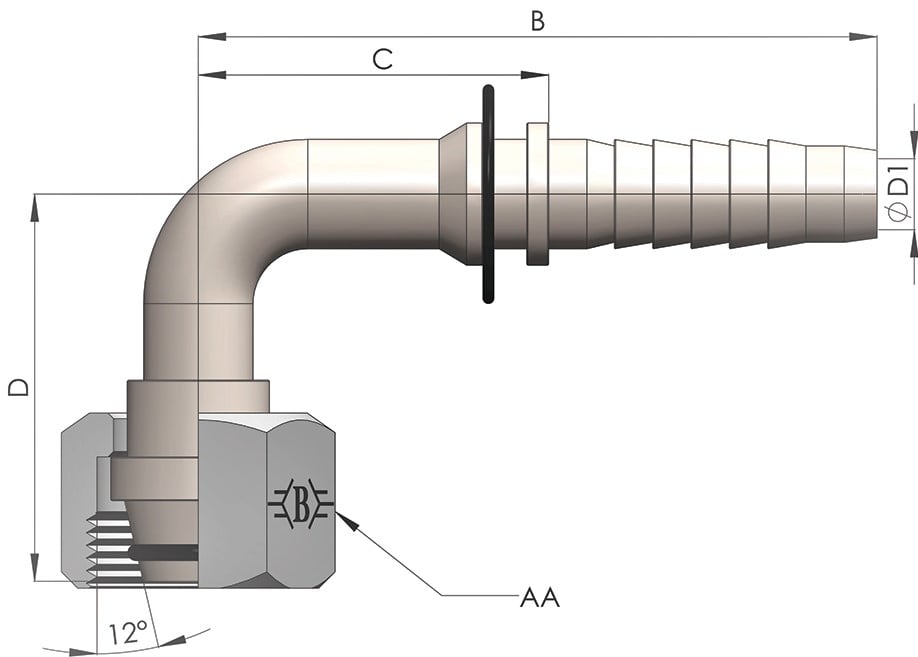

Tabloya göre Somun / Diş Ölçüsü M12X1,5, B 52, C 27, D 34, ØD1 4, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Hortumu rakor çıkışında keskin bükmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
