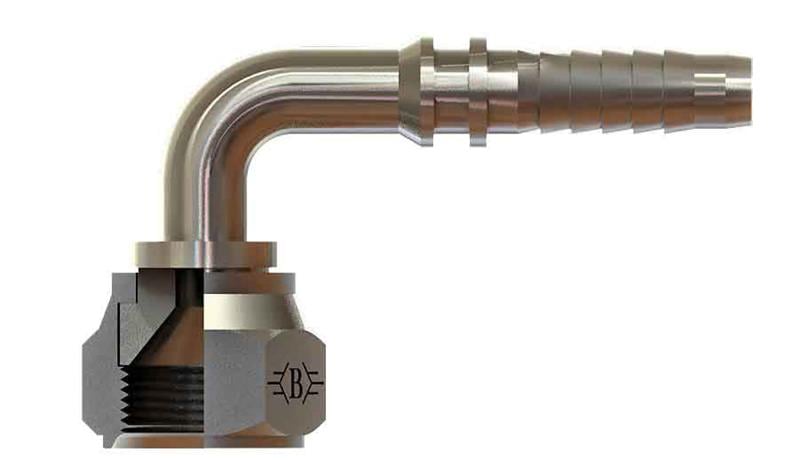

1/4 7/16-20 Unf Somunlu 90° Rakor (SB-0611-WS90)

1/4" (6 mm) hortum için 7/16-20 UNF bağlantılı SB-0611-WS90 kodlu UNF somunlu 90° rakor, OLC hidrolik rakor serisindendir.

SB-0611-WS90 ne işe yarar?

SB-0611-WS90, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 7/16-20 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 7/16-20 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

7/16-20 UNF dişi nasıl tanınır?

7/16-20 UNF, inç ölçülü ince adımlı Amerikan dişidir; 7/16" çapta inç başına 20 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-0611-WS90 sızdırmazlığı nasıl sağlanır?

7/16-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

SB-0611-WS90 ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü 7/16-20, B 52, C 27, D 26, ØD1 4, AA 16. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
