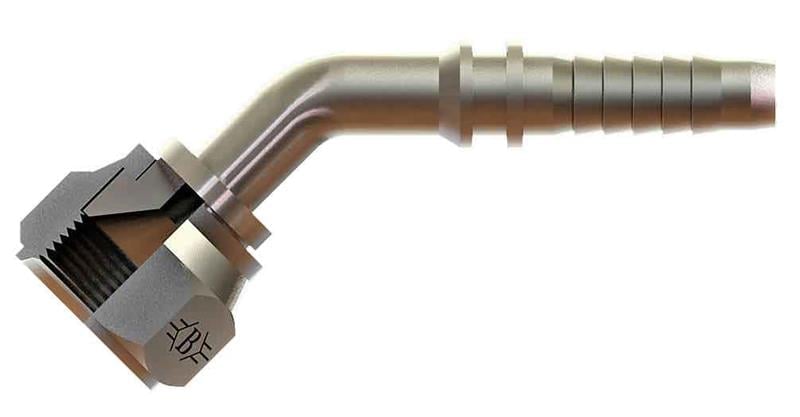

1/4 7/16-20 Unf Somunlu 45° Rakor (SB-0611-WS45)

OLC SB-0611-WS45: 1/4" (6 mm) hortum için 7/16-20 UNF bağlantılı UNF somunlu 45° rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

UNF somunlu 45° rakor nerede kullanılır?

SB-0611-WS45, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 7/16-20 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 45° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

SB-0611-WS45 hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 7/16-20 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Rakor hortuma nasıl preslenir?

1/4" (6 mm) hortum için SB-0611-WS45 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

45° açılı gövdenin avantajı nedir?

45° açı, hortumun ağırlığını ve bükülme yarıçapını dengelemek için tercih edilir. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-0611-WS45 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 7/16-20, B 62, C 38, D 17, ØD1 4, AA 16. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
