1/4 11/16-16 Orfs Somunlu 90° Rakor (SB-0617-OS90)

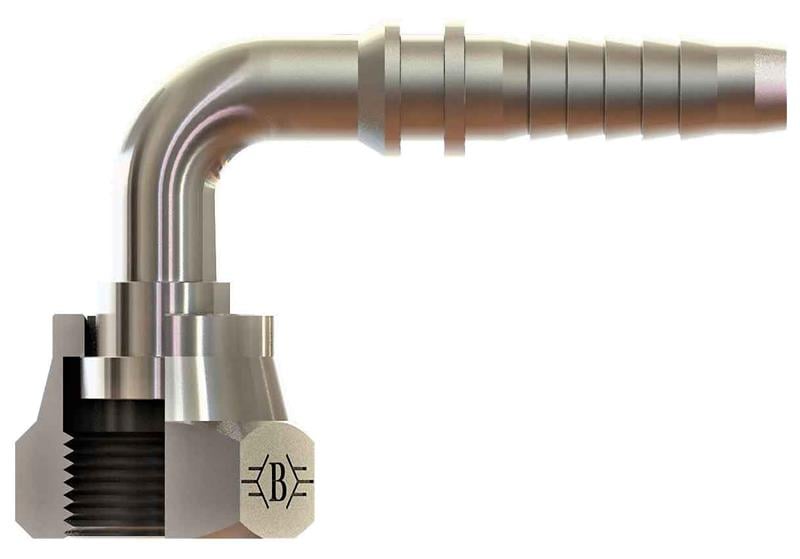

OLC SB-0617-OS90: 1/4" (6 mm) hortum için 11/16-16 ORFS bağlantılı ORFS somunlu 90° rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS somunlu 90° rakor ne için kullanılır?

SB-0617-OS90, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 11/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-0617-OS90 hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

SB-0617-OS90 montajında nelere dikkat edilir?

1/4" (6 mm) hortum için SB-0617-OS90 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

90° rakor ne zaman tercih edilir?

90° gövde, hattın port çıkışında dik açıyla dönmesi gereken dar alanlarda kullanılır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

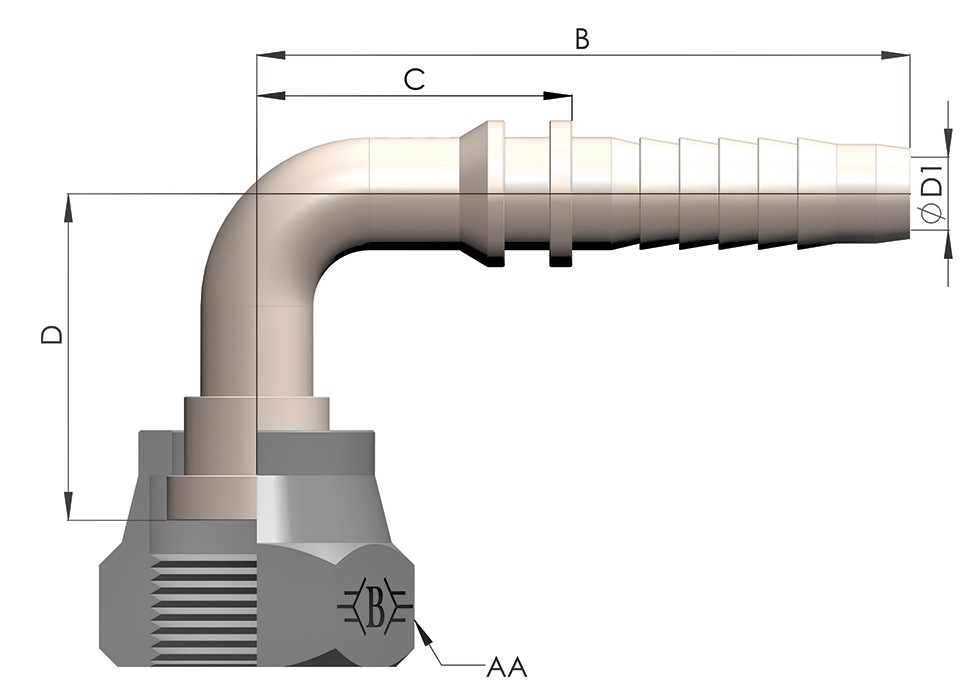

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 11/16-16, B 53, C 28, D 27, ØD 4, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
