1/4 11/16-16 Orfs Somunlu 45° Rakor (SB-0617-OS45)

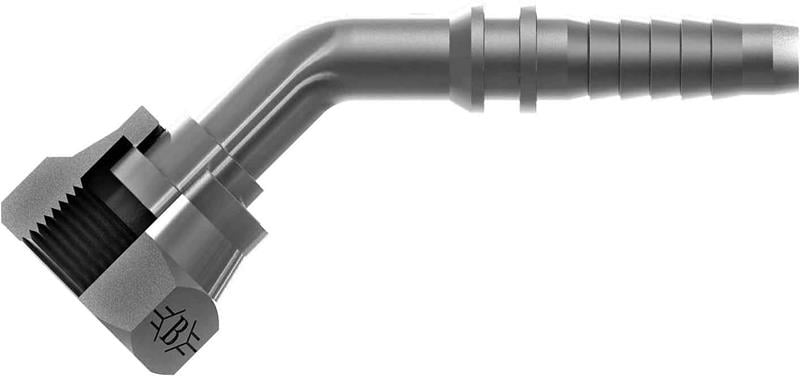

OLC SB-0617-OS45: 1/4" (6 mm) hortum için 11/16-16 ORFS bağlantılı ORFS somunlu 45° rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS somunlu 45° rakor ne için kullanılır?

SB-0617-OS45, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 11/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

SB-0617-OS45 montajında nelere dikkat edilir?

SB-0617-OS45, 1/4" (6 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?

45° açı, hortumun ağırlığını ve bükülme yarıçapını dengelemek için tercih edilir. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-0617-OS45 teknik ölçüleri

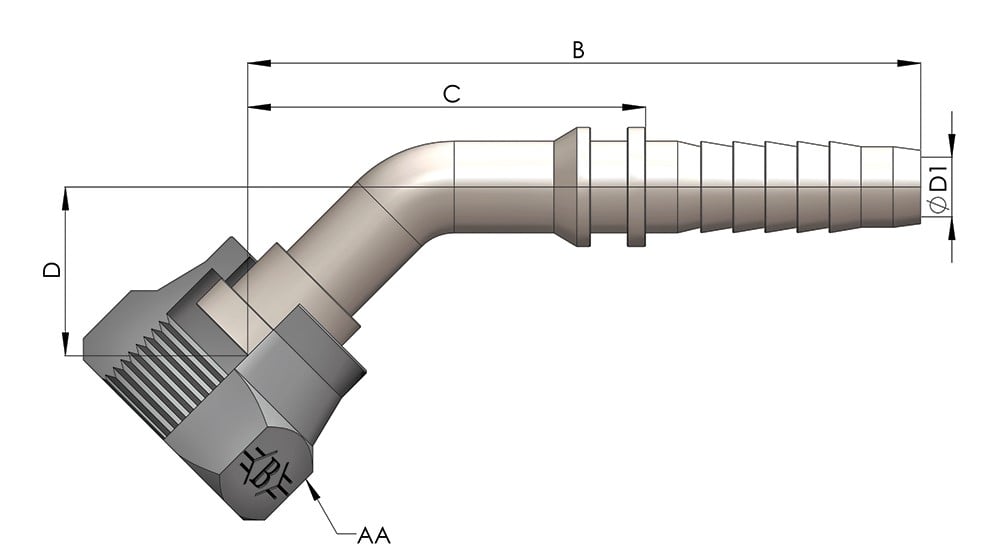

Tabloya göre Somun / Diş Ölçüsü 11/16-16, B 60, C 41, D 16, ØD 4, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
