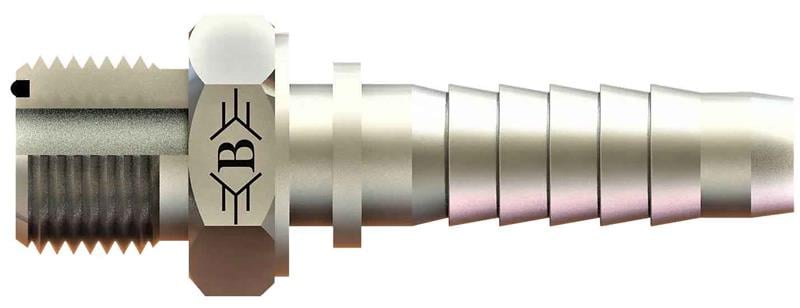

1/4 11/16-16 Orfs Erkek Rakor (SB-0617-OE)

OLC SB-0617-OE: 1/4" (6 mm) hortum için 11/16-16 ORFS bağlantılı ORFS erkek rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

ORFS erkek rakor nerede kullanılır?

SB-0617-OE, 1/4" (6 mm) hortumun ucuna preslenerek hortumu 11/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; erkek dişli ucu karşı parçanın dişi bağlantısına vidalanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

11/16-16 ORFS ne anlama gelir?

11/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 11/16" çapta inç başına 16 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Hortum rakoru nasıl takılır?

SB-0617-OE, 1/4" (6 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

Tablodaki harfler neyi gösterir?

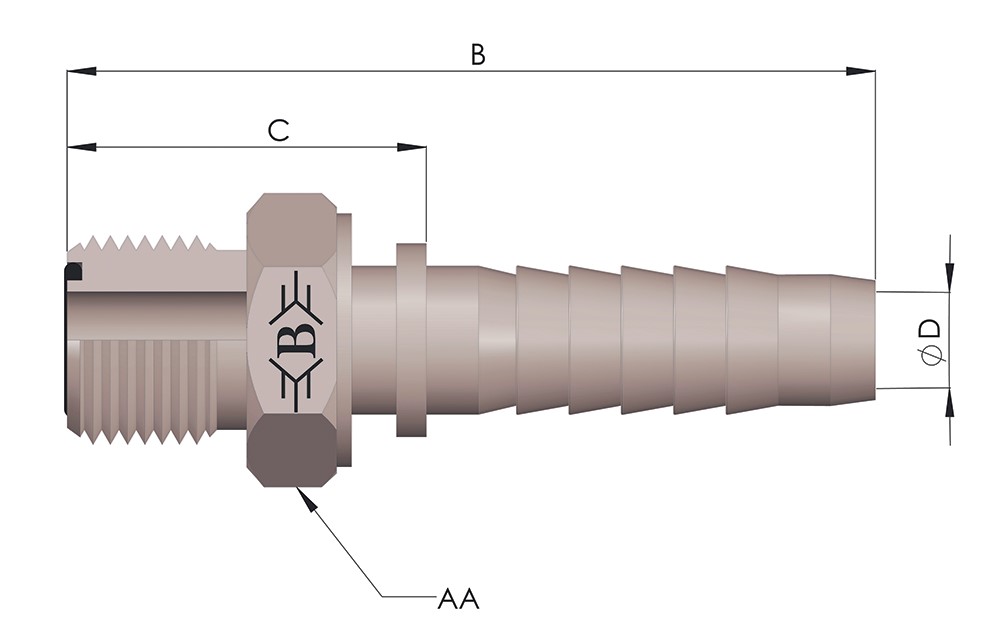

Tabloya göre Somun / Diş Ölçüsü 11/16-16, B 53, C 28, ØD 4, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
