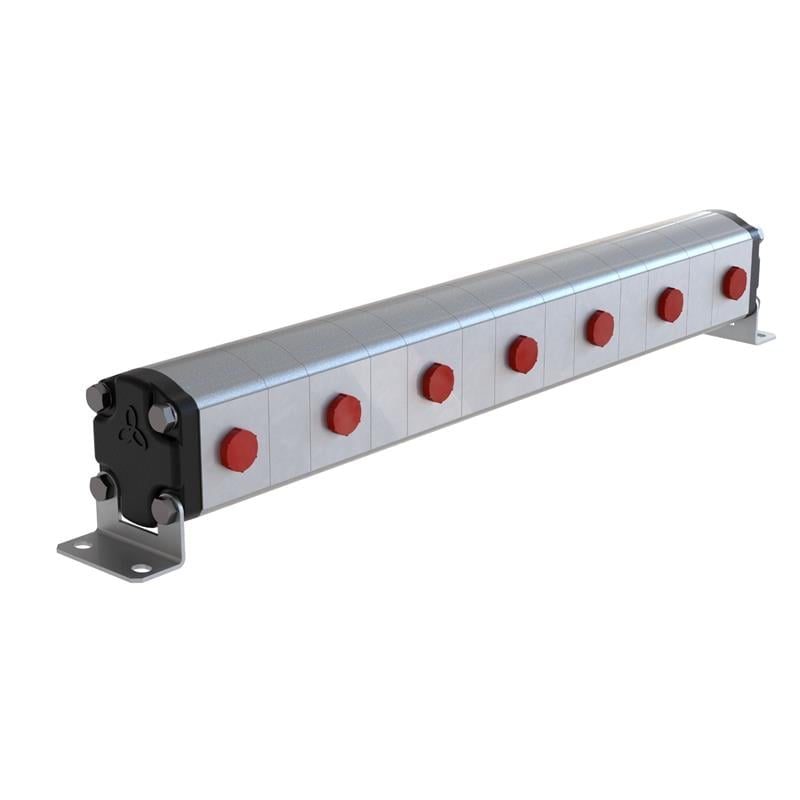

Blue Ascend AFD20.7-14N, birden fazla silindiri veya motoru aynı hızda çalıştırmak için kullanılan 7 elemanlı dişli akış bölücüdür. Elemanları 13,9 cc/dev hacimlidir; toplam 116,2–240 l/dk giriş debisine uygundur.
Katalogda belirtildiği gibi eşit hareket gereken sistemlerde kullanılır: birden fazla silindirin aynı hızda ve senkron hareket etmesi gereken kaldırma platformları, makaslı asansörler, pres tablaları, kapak ve rampa mekanizmaları.
Eleman sayısı, akışın kaç eşit parçaya bölüneceğini gösterir. AFD20.7-14N 7 elemanlıdır; giriş debisini 7 eşit çıkışa böler ve 7 silindiri veya motoru senkron çalıştırabilir. Katalogdaki tabloya göre bu yapıda 3 giriş portu bulunur ve toplam boy yaklaşık 736 mm'dir.
Katalog tablosuna göre 13,9 cc elemanlar için sürekli çalışma basıncı 230 bar, kısa süreli ani (pik) basınç 260 bar'dır. Sistemin emniyet valfi ayarı sürekli çalışma basıncını aşmamalıdır.
En sık neden elemanlara katalogda verilen en yüksek debinin üzerinde yağ verilmesidir. Çıkışlardan birinin kapalı kalması veya bir silindirin strok sonunda beklemesi de o elemanda basıncı yükseltir ve ısınmaya yol açar. Emniyetli modellerde bu durumda emniyet valfi açar; valfsiz modellerde devreye ayrı koruma konulmalıdır.
Katalog boy tablosuna göre 13,9 cc elemanlarla 7 elemanlı bölücünün toplam boyu (L) yaklaşık 736 mm, bir elemanın gövde boyu (A) 62 mm'dir. Giriş portu G 3/4", çıkış portları G 1/2"'dir.
