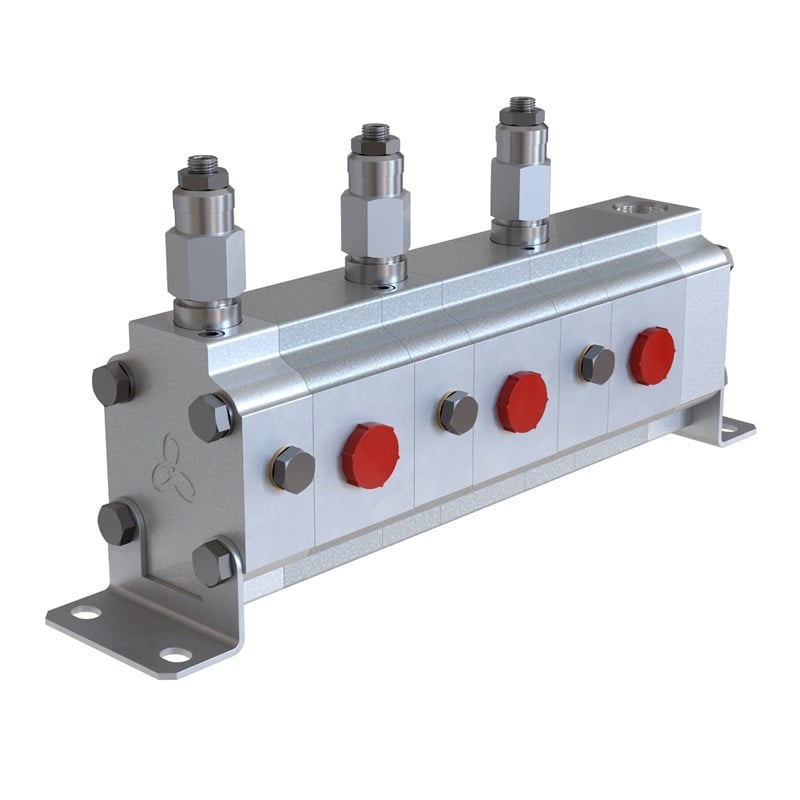

Blue Ascend AFD20.3-14RN, birden fazla silindiri veya motoru aynı hızda çalıştırmak için kullanılan 3 elemanlı dişli akış bölücüdür. Elemanları 13,9 cc/dev hacimlidir ve emniyet valfi bulunur; toplam 49,8–80 l/dk giriş debisine uygundur.
Katalogda belirtildiği gibi eşit hareket gereken sistemlerde kullanılır: birden fazla silindirin aynı hızda ve senkron hareket etmesi gereken kaldırma platformları, makaslı asansörler, pres tablaları, kapak ve rampa mekanizmaları.
Stok kodundaki R harfi bölücünün emniyet valfli olduğunu gösterir. Silindirlerden biri strok sonuna ulaştığında veya bir çıkış tıkandığında o elemanda basınç hızla yükselir; emniyet valfi bu basıncı sınırlayarak bölücüyü ve hatları korur. Katalogda valf ayarı 10–90, 70–140 ve 120–190 bar olmak üzere üç aralıkta sunulur; siparişte gerekli ayarı belirtin.
Elemanlar ortak bir milde birbirine bağlı olduğu için hepsi aynı devirde döner. Her elemanın iletim hacmi aynı olduğundan çıkışlardan geçen debiler de birbirine eşit olur; bir çıkıştaki yük farkı diğer çıkışların debisini neredeyse değiştirmez.
Katalog boy tablosuna göre 13,9 cc elemanlarla 3 elemanlı bölücünün toplam boyu (L) yaklaşık 340 mm, bir elemanın gövde boyu (A) 62 mm'dir. Giriş portu G 3/4", çıkış portları G 1/2"'dir.
Dişli akış bölücüler temiz mineral bazlı hidrolik yağla çalışır. Yağdaki kir elemanlar arasındaki kaçağı artırarak bölme hassasiyetini düşürür. Devrede uygun filtre kullanın ve yağı düzenli aralıklarla değiştirin. Bu modelin keçeleri NBR'dir.
