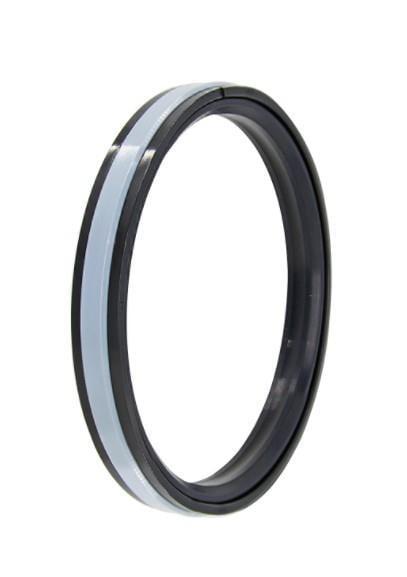

135x120x16 Nbr Piston Keçesi (A114 135-120)

ALP A114 135-120: A114 profilli 135x120x16 piston keçesi. Çalışma basıncı 700 bar.

Piston keçesi nerede kullanılır?

Hidrolik silindirlerin pistonunda kullanılan bu piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. 1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Destek ringleri sayesinde yüksek basınçta iyi performans gösterir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

A114 135-120 hangi mil / silindir çapına uyar?

Tabloya göre silindir gömleği iç çapı ØD = 135 mm, piston kanal dibi çapı Ød = 120 mm, kanal genişliği B = 16 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Piston keçesi kaç bar basınca dayanır?

A114 135-120 için tabloya göre çalışma basıncı 700 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0.3 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

Keçe kanala nasıl takılır?

Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 16 mm’dir.

A114 hangi durumda tercih edilir?

1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Konum hassasiyeti gereken uygulamalarda, özellikle hidrolik maden direklerinde tercih edilir. Destek ringleri sayesinde yüksek basınçta iyi performans gösterir. Aynı profilde bu ölçüye en yakın A114 135-118 (135x118x20,5) ve A114 140-123 (140x123x16) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
• Basınç sınırını (700 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
