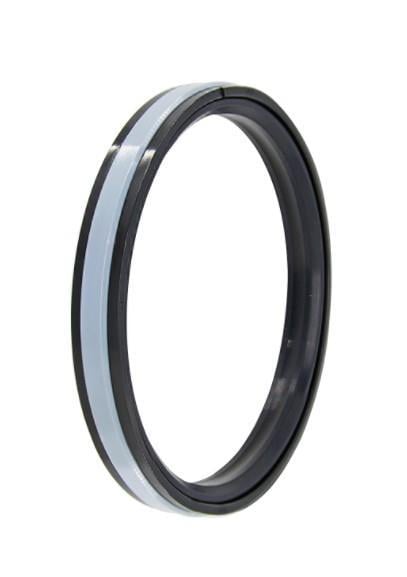

A114 135-118, 135x118x20,5 mm ölçülü ALP piston keçesi ürünüdür; malzemesi 80 NBR / POM / TPE.
Piston keçesi nerede kullanılır?
A114 135-118, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. 1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Konum hassasiyeti gereken uygulamalarda, özellikle hidrolik maden direklerinde tercih edilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A114 135-118 için yüzey kalitesi nasıl olmalı?

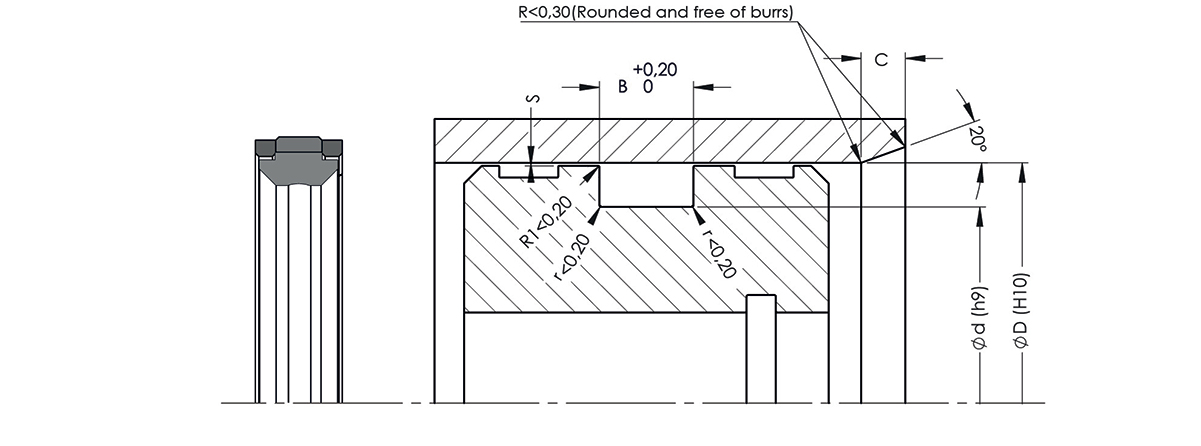

A114 135-118 için keçenin kaydığı yüzey 135 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A114 135-118 için keçe et kalınlığı (ØD − Ød) / 2 = 8,5 mm’dir. İzin verilen en büyük boşluk: 160 bar → 250; S max. bar → 1,00.
A114 profilinin özelliği nedir?
1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Konum hassasiyeti gereken uygulamalarda, özellikle hidrolik maden direklerinde tercih edilir. Destek ringleri sayesinde yüksek basınçta iyi performans gösterir. Aynı profilde bu ölçüye en yakın A114 125-110 (125x110x15,8) ve A114 135-120 (135x120x16) ürünleri de bulunur.
A114 135-118 tek etkili mi çift etkili mi?
Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A114 135-118, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105°C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (700 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
