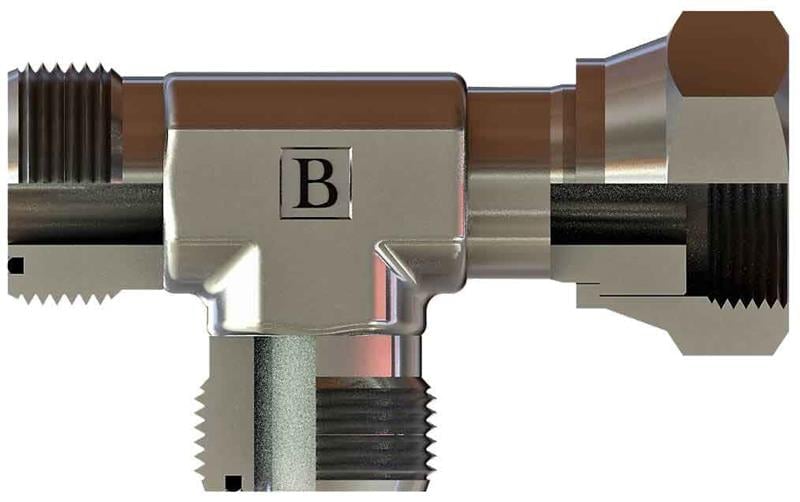

13/16-16 Orfs Yan Bacak T Rakor (SB-2121-OYT)

13/16-16 ORFS ölçüsünde SB-2121-OYT kodlu ORFS yan bacak T rakor, OLC hidrolik rakor serisindendir.

SB-2121-OYT ne işe yarar?

SB-2121-OYT, 13/16-16 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2121-OYT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 13/16-16 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

13/16-16 ORFS ne anlama gelir?

13/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 13/16" çapta inç başına 16 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 13/16-16 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-2121-OYT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 13/16-16, B 29,5, C 29, ØD1 9, A1 17, A2 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
