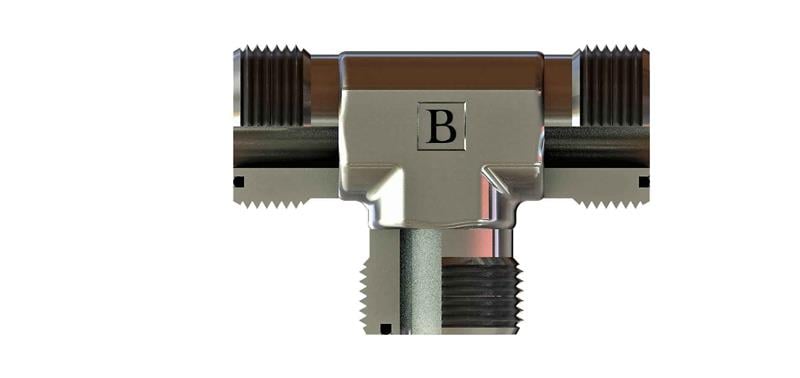

13/16-16 Orfs T Rakor (SB-2121-OT)

13/16-16 ORFS ölçüsünde SB-2121-OT kodlu ORFS T rakor, OLC hidrolik rakor serisindendir.

ORFS T rakor nerede kullanılır?

SB-2121-OT, 13/16-16 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 13/16-16 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

13/16-16 ORFS dişi nasıl tanınır?

13/16-16 ORFS ifadesinde 13/16" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-2121-OT sızdırmazlığı nasıl sağlanır?

Bu ürünün 13/16-16 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 13/16-16, C 29, ØD 9, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
