1''3/16-12 Orfs Yan Bacak T Rakor (SB-3030-OYT)

OLC SB-3030-OYT: 1 3/16-12 ORFS ölçüsünde ORFS yan bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-3030-OYT ne işe yarar?

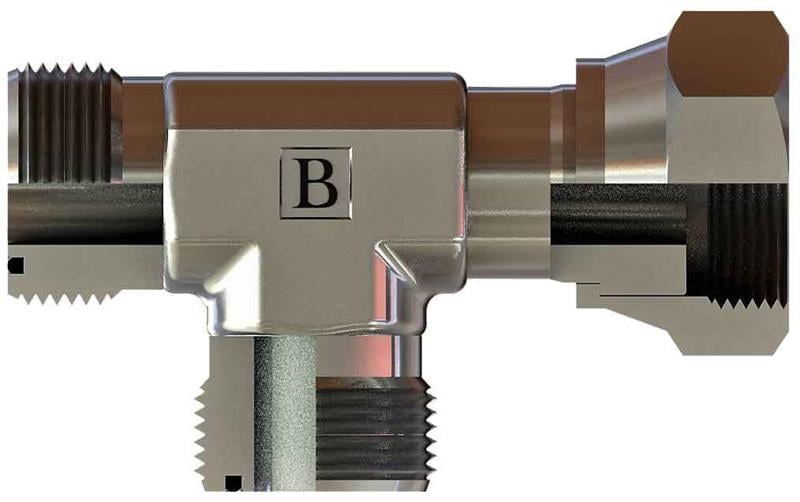

SB-3030-OYT, 1 3/16-12 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-3030-OYT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 3/16-12 ORFS dişi nasıl tanınır?

1 3/16-12 ORFS ifadesinde 1 3/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-3030-OYT ürününün 1 3/16-12 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-3030-OYT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 1"3/16-12, B 42, C 37, ØD1 15, A1 27, A2 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 3/16-12 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
