1''3/16-12 Orfs T Rakor (SB-3030-OT)

OLC SB-3030-OT: 1 3/16-12 ORFS ölçüsünde ORFS T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS T rakor nerede kullanılır?

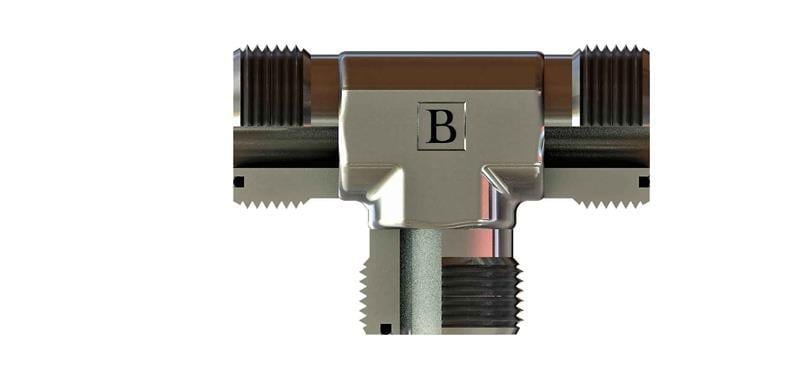

SB-3030-OT, 1 3/16-12 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

1 3/16-12 ORFS dişi nasıl tanınır?

1 3/16-12 ORFS ifadesinde 1 3/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-3030-OT sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 3/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1"3/16-12, C 37, ØD 15, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
