1''3/16-12 Orfs Somunlu Tapa (SB-3012-OST)

OLC SB-3012-OST: 1 3/16-12 ORFS ölçüsünde ORFS somunlu tapa. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

ORFS somunlu tapa ne için kullanılır?

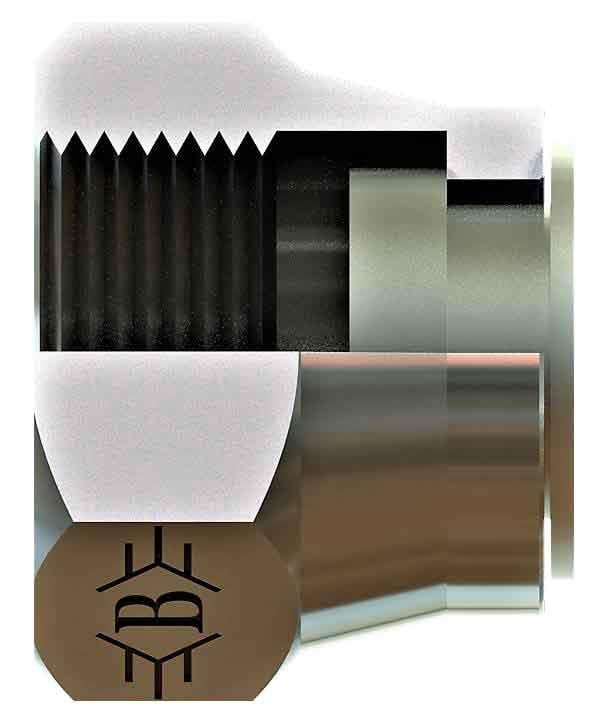

SB-3012-OST, 1 3/16-12 ORFS erkek bir ucu kapatan somunlu (kör) tapadır. Test, bakım ve sonradan bağlantı yapılacak noktalarda hattı geçici veya kalıcı olarak kapatır. Valf bloklarında boş kalan portların kapatılmasında kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1 3/16-12 ORFS ifadesinde 1 3/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-3012-OST sızdırmazlığı nasıl sağlanır?

SB-3012-OST ürününün 1 3/16-12 ORFS tarafı ORFS bağlantıdır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-3012-OST teknik ölçüleri

Tabloya göre Diş Ölçüsü 1"3/16-12, B 12, AA 36. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Basınç altındaki hattı tapayı sökmeden önce boşaltın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
