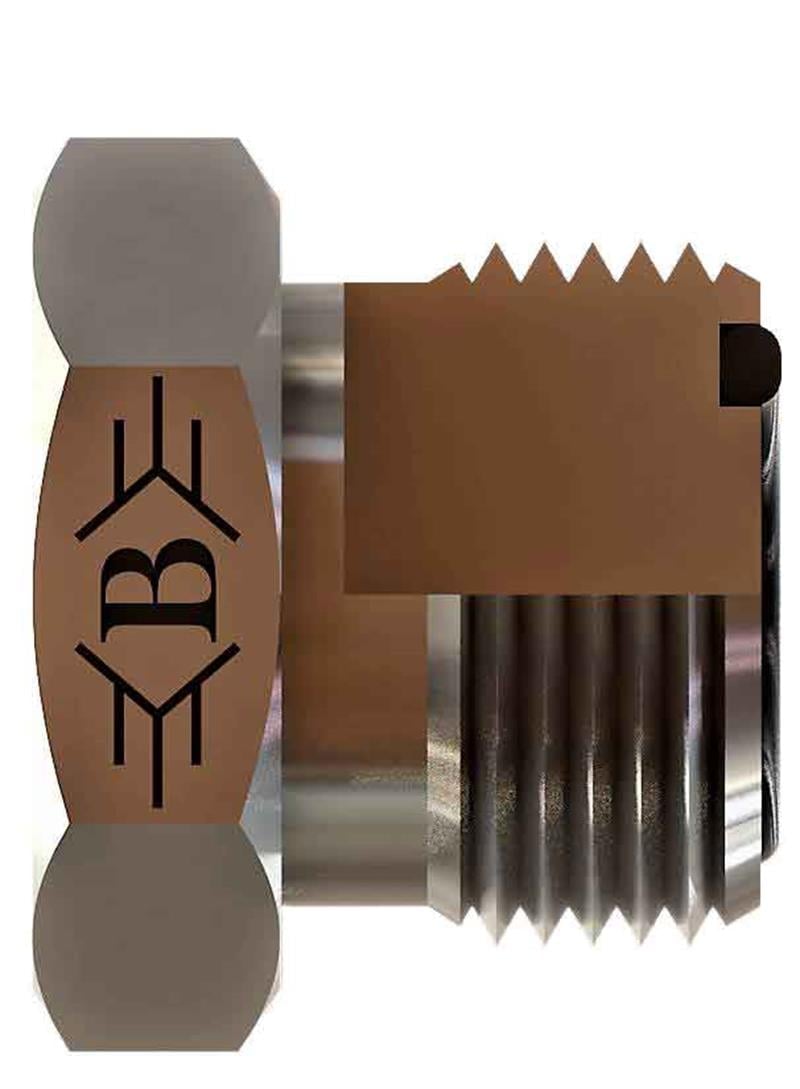

1''3/16-12 Orfs Erkek Tapa (SB-3012-OET)

OLC SB-3012-OET: 1 3/16-12 ORFS ölçüsünde ORFS erkek tapa. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

ORFS erkek tapa ne için kullanılır?

SB-3012-OET, 1 3/16-12 ORFS dişi bir portu kapatan tapadır. Test, bakım ve sonradan bağlantı yapılacak noktalarda hattı geçici veya kalıcı olarak kapatır. Valf bloklarında boş kalan portların kapatılmasında kullanılır.

Sık sorulan sorular

SB-3012-OET hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 3/16-12 ORFS dişi nasıl tanınır?

1 3/16-12 ORFS ifadesinde 1 3/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

1 3/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-3012-OET ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü 1"3/16-12, B 30, AA 32. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Basınç altındaki hattı tapayı sökmeden önce boşaltın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
