1''3/16-12 Orfs Dirsek Kısa Tip (SB-3030-OD)

OLC SB-3030-OD: 1 3/16-12 ORFS ölçüsünde ORFS dirsek kısa tip. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS dirsek kısa tip nerede kullanılır?

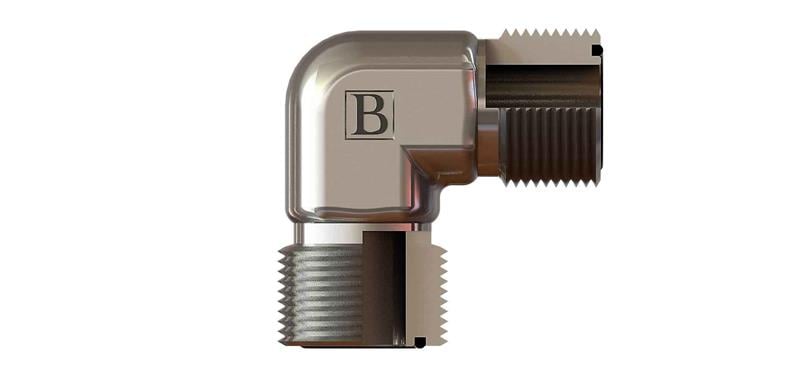

SB-3030-OD, 1 3/16-12 ORFS bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 3/16-12 ORFS ne anlama gelir?

1 3/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 3/16-12 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

SB-3030-OD ürününün 1 3/16-12 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-3030-OD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1"3/16-12, C 37, ØD 15, AA 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
