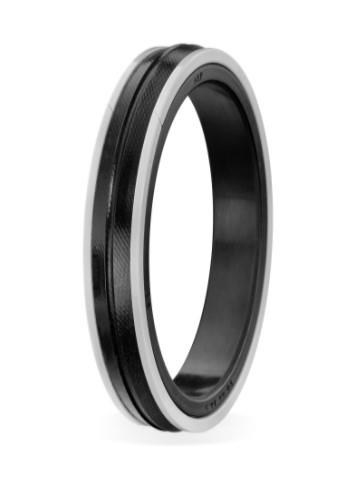

130x115x16 mm ölçüsündeki A112 130-115, A112 profilli 80 NBR/BEZLİ NBR/POM bezli piston keçesi olarak hidrolik silindirlerde kullanılır.
Hidrolik silindirlerin pistonunda kullanılan bu bezli piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Bez takviyesi mekanik dayanımı ve sürtünme özelliklerini iyileştirir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Tabloya göre silindir gömleği iç çapı ØD = 130 mm, piston kanal dibi çapı Ød = 115 mm, kanal genişliği B = 16 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A112 130-115 80 NBR/BEZLİ NBR/POM malzemeden üretilir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. Bezli NBR, kumaşla güçlendirilmiş NBR olup aşınmaya ve şok yüklere karşı dayanımı yüksektir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A112 130-115 için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 250 bar → 320; ≤80 bar → 0,60; ＞80 bar → 0,65.
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 130 mm silindir çapı için sitemizde A251-125, A251-124 yataklamaları bulunur.
