A803-012, 12x7x2 mm ölçülü ALP pnömatik piston keçesi ürünüdür; malzemesi 70 NBR.
Pnömatik piston keçesi ne için kullanılır?
A803-012, pnömatik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?

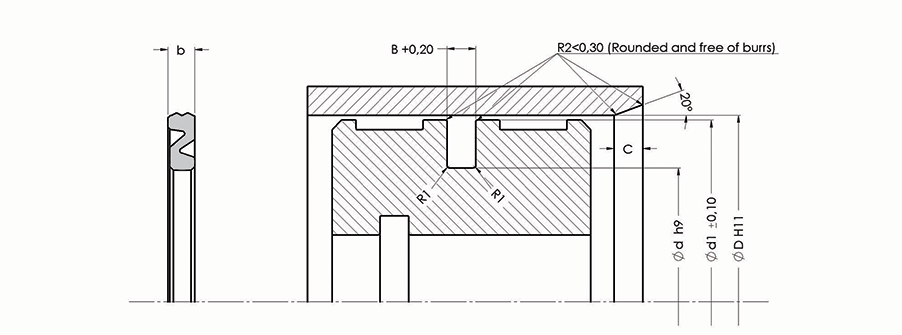

Tabloya göre silindir gömleği iç çapı ØD = 12 mm, piston kanal dibi çapı Ød = 7 mm, keçe yüksekliği b = 2 mm, kanal genişliği B = 2,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Çalışma basıncı ve sıcaklığı nedir?
A803-012 için tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
70 NBR ne demek?
Malzeme tabloda 70 NBR olarak verilmiştir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
A803-012 için yüzey kalitesi nasıl olmalı?
Bu üründe dinamik yüzey 12 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
