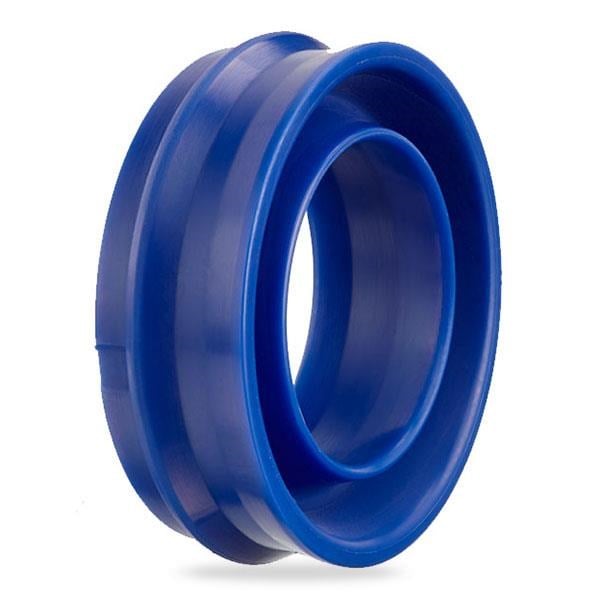

12x22x10,4 mm ölçüsündeki A852-012 PU, A852 profilli 92 PU pnömatik toz-boğaz keçesi olarak pnömatik silindirlerde kullanılır.
A852-012 PU ne işe yarar?
A852-012 PU, pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
12x22x10,4 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 12 mm, kanal dibi çapı ØD = 22 mm, kanal genişliği B = 7,7 mm, yükseklik 13 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A852-012 PU hangi şartlarda çalışır?
12x22x10,4 ölçüsündeki bu keçede tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
A852-012 PU için yüzey kalitesi nasıl olmalı?
A852-012 PU için dinamik yüzey, 12 mm mil (piston kolu) yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Pnömatik toz-boğaz keçesi nasıl monte edilir?
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 7,7 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+80 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
