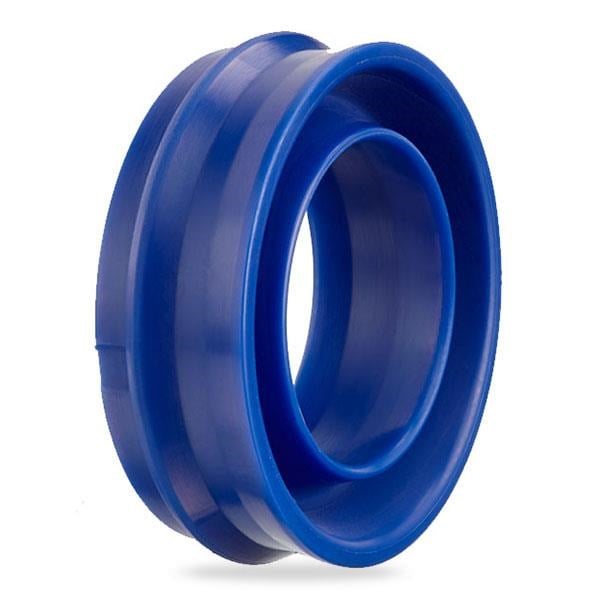

A852-012/1 PU, 12x20x10,4 mm ölçülü ALP pnömatik toz-boğaz keçesi ürünüdür; malzemesi 92 PU.
A852-012/1 PU ne işe yarar?
12 mm mil için pnömatik toz-boğaz keçesi olan A852-012/1 PU, havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
A852-012/1 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 12 mm, kanal dibi çapı ØD = 20 mm, kanal genişliği B = 7,7 mm, yükseklik 13 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
92 PU ne demek?
Malzeme tabloda 92 PU olarak verilmiştir. Baştaki 92, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.
Yüzey pürüzlülüğü neden önemlidir?
A852-012/1 PU için dinamik yüzey, 12 mm mil (piston kolu) yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Keçe kanala nasıl takılır?
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 7,7 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+80 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
