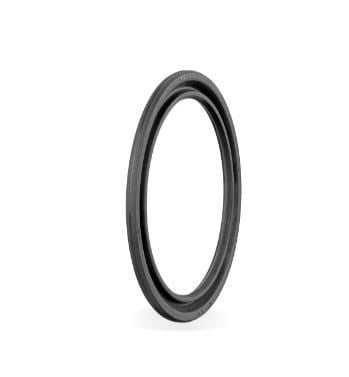

12x19x2,5 (A856-012)

12x19x2,5 mm ölçüsündeki A856-012, A856 profilli 80 NBR pnömatik boğaz keçesi olarak pnömatik silindirlerde kullanılır.

A856-012 ne işe yarar?

A856-012, pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve havanın dışarı kaçmasını önler. Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre mil (piston kolu) çapı Ød = 12 mm, kanal dibi çapı ØD = 19 mm, kanal genişliği B = 2,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

A856-012 hangi şartlarda çalışır?

A856 profilinde tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış Hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Malzemenin avantajı nedir?

A856-012 80 NBR malzemeden üretilir. 80 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Pnömatik boğaz keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 2,5 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
