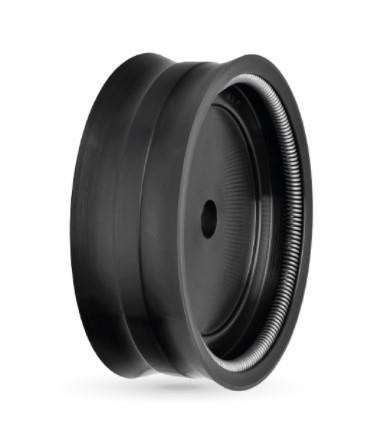

125x20x40 mm ölçüsündeki A124-125, A124 profilli 90 NBR / SAC + YAY piston keçesi olarak hidrolik silindirlerde kullanılır.
125 mm silindir çapı için piston keçesi olan A124-125, pistonun iki tarafı arasındaki sızıntıyı önler. Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilir; dudaklar yayla ön yüklenmiştir. Yay ön yüklemesi düşük basınçlarda daha iyi sızdırmazlık sağlar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Tabloya göre silindir gömleği iç çapı ØD = 125 mm, piston kanal dibi çapı Ød = 20 mm, kanal genişliği B = 40 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A124-125 için tabloya göre çalışma basıncı 60 bar'a kadar (Hidrolik) - 16 bar (Pnömatik), çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0,5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
A124-125 için keçenin kaydığı yüzey 125 mm gömlek iç çapıdır. Tabloda çalışan yüzey için Ra ≤2 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilir; dudaklar yayla ön yüklenmiştir. Yay ön yüklemesi düşük basınçlarda daha iyi sızdırmazlık sağlar. Hidrolikte en fazla 60 bar, pnömatikte en fazla 16 bar için uygundur. Aynı profilde bu ölçüye en yakın A124-120 (120x20x40) ve A124-175 (175x20x40) ürünleri de bulunur.
