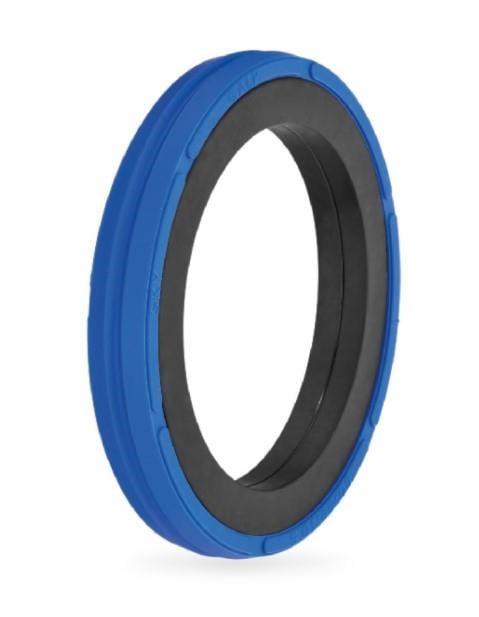

125x109,5x6,3 mm ölçüsündeki A110 125-109,5, A110 profilli 80 NBR / 98 PU piston keçesi olarak hidrolik silindirlerde kullanılır.
A110 125-109,5 ne işe yarar?
Hidrolik silindirlerin pistonunda kullanılan bu piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Bir PU ring ve bir NBR ringden oluşan çift etkili piston keçesidir. Fiyat-performans avantajıyla tercih edilir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A110 125-109,5 hangi şartlarda çalışır?
A110 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
80 NBR / 98 PU ne demek?
125x109,5x6,3 ölçüsündeki bu piston keçesi için kullanılan malzeme: 80 NBR / 98 PU. 80 ve 98 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+100 °C.
A110 125-109,5 için yüzey kalitesi nasıl olmalı?
A110 125-109,5 için keçenin kaydığı yüzey 125 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A110 125-109,5 için keçe et kalınlığı (ØD − Ød) / 2 = 7,75 mm’dir. İzin verilen en büyük boşluk: Yuva Genişliği (B) bar → 150; 3.20 bar → 0,30; 4.20 bar → 0,40 (diğer basınçlar tabloda).
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
