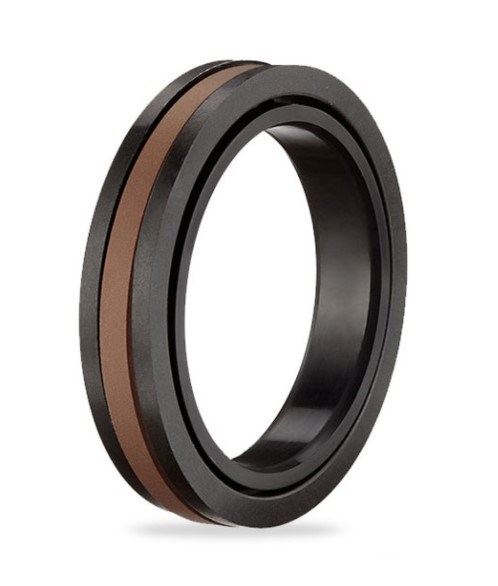

125x108x14 mm ölçüsündeki A103 125-108, A103 profilli 80 NBR/PTFE + BRONZ/POM ağır hizmet piston keçesi olarak hidrolik silindirlerde kullanılır.
A103 125-108, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. İki termoplastik destek ringi, bir NBR ring ve bir bronz katkılı PTFE sızdırmazlık ringinden oluşur. Çift etkili hidrolik silindirlerde ağır çalışma şartları için tasarlanmıştır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Tabloya göre silindir gömleği iç çapı ØD = 125 mm, piston kanal dibi çapı Ød = 108 mm, yükseklik 14 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A103 125-108 için keçenin kaydığı yüzey 125 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Keçe 108 mm iç ve 125 mm dış çaplı kanala göre ölçülendirilmiştir.
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 125 mm silindir çapı için sitemizde A251-119, A254-120 yataklamaları bulunur.
