ALP A104 125-103: A104 profilli 125x103x26,5 kompakt set. Çalışma basıncı 400 bar.
A104 125-103 ne işe yarar?
Hidrolik silindirlerin pistonunda kullanılan bu kompakt set, pistonun iki tarafı arasındaki sızıntıyı önler. Bez destekli 3 parçalı kompakt piston setidir. Bez desteği sayesinde sürtünmeye karşı dayanıklıdır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
125x103x26,5 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 125 mm, piston kanal dibi çapı Ød = 103 mm, kanal genişliği B = 26,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Kompakt set kaç bar basınca dayanır?
A104 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Keçe kanala nasıl takılır?

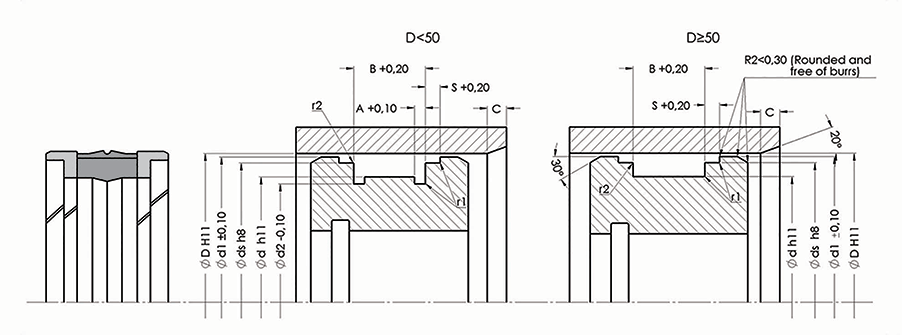

Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 26,5 mm’dir.
A104 hangi durumda tercih edilir?
Bez destekli 3 parçalı kompakt piston setidir. Bez desteği sayesinde sürtünmeye karşı dayanıklıdır. Uzun süreli statik beklemelerde yüzeye yapışmaz. Aynı profilde bu ölçüye en yakın A104 115-101 (115x101x22,5) ve A104 120-106 (120x106x22,5) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
