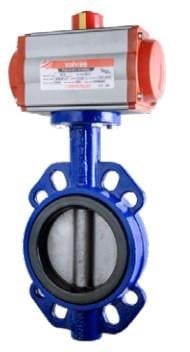

Valvos DN125 wafer kelebek vana (paslanmaz klape), vana ile pnömatik aktüatörün montajlı olarak birlikte sunulduğu bir üründür. GG25 gövdeli, EPDM/NBR contalıdır; 0 – 16 bar basınçta çalışır.
Teknik özellikler
| Anma çapı | DN125 |
|---|
| Bağlantı tipi | Wafer (iki flanş arasına) |
|---|
| Gövde | GG25 döküm |
|---|
| Klape | AISI 304 paslanmaz |
|---|
| Conta | EPDM / NBR |
|---|
| Mil | AISI 421 |
|---|
| Çalışma basıncı | 0 – 16 bar |
|---|
| Çalışma sıcaklığı | −10 °C / +80 °C – +120 °C |
|---|
| Tahrik | Pnömatik aktüatör (çift ya da tek etkili) |
|---|
Değerler Valvos 2024 ürün kataloğundan (s. 32) alınmıştır.
Valvos DN125 wafer kelebek vana (paslanmaz klape) ne işe yarar?
Su, soğutma, ısıtma ve genel proses hatlarında büyük çaplı akışı açıp kesmek için kullanılır. Wafer gövdesi iki flanş arasına sıkıştırılarak takılır; kısa boyu sayesinde dar alanlara uygundur.
Sık sorulan sorular
Switch kutusu veya pozisyoner takılabilir mi?
Valvos kataloğunda aktüatörlerle birlikte kullanılan mekanik ve ex-proof switch kutusu (IP67), 4–20 mA pozisyoner ve 1/4" 5/2 namur valf (220-110-48-24-12 V bobinli) bulunur. Namur valf, aktüatöre gelen havayı açıp keserek hareketi sağlar; switch kutusu vananın açık/kapalı konumunu kumanda sistemine bildirir.
Hangi ölçülerde bulunur?
Sitemizde bu serinin 10 farklı ölçüsü bulunur: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300. Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Hangi sıcaklıklarda kullanılır?
Katalogda çalışma sıcaklığı −10 °C ile +80 °C, üst değer olarak +120 °C verilir. Sıcak akışkanda kullanmadan önce conta malzemesinin (EPDM ya da NBR) uygunluğunu bizimle teyit edin.
Elektrikli aktüatörlü versiyonu var mı?
Katalogda aynı ölçünün 220 V / 24 V DC elektrikli aktüatörlü versiyonu V2152122 koduyla yer alır. Tesiste basınçlı hava yoksa elektrikli versiyon tercih edilebilir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 16 bar'ın üzerine çıkarmayın.
- Aktüatörü vanaya takarken vana ile aktüatörün aynı konumda olduğundan emin olun.
- Montajdan önce hattı temizleyin; kaynak çapağı ve kir sızdırmazlık yüzeyine zarar verir.
- Bakım öncesi hattaki basıncı boşaltın ve aktüatörün hava beslemesini kesin.
