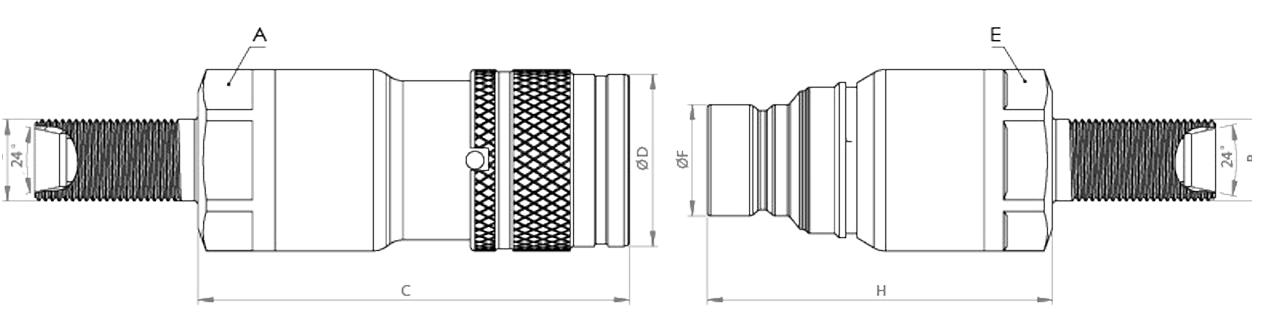

QCF-12A-16S-BH, 12,5 gövde ölçüsünde, Ø16 mm ağır seri (16S) metrik boru bağlantılı, ISO 16028 standardında dişi düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 45 l/dk'dır ve 1/2" (DN12) hortum hatlarına uygundur. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
12,5 gövde dişi düz alınlı kaplin nerede kullanılır?
İş makinesi ataşmanlarının standart bağlantı ölçüsüdür. Yükleyici ve ekskavatörlerin yardımcı hidrolik çıkışları, traktörlerin arka "power beyond" hattına bağlanan kazıcı ve odun yarma ekipmanları, kar küreme ve şev biçme ataşmanları tipik örneklerdir. Metrik ağır seri (S) boru bağlantısı (ISO 8434-1) sayesinde yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır. Perde geçişli (bulkhead) gövdesi, kaplinin makine gövdesine, bom üzerindeki bağlantı plakasına veya bir panele karşı somunla sabitlenmesini sağlar.
Sık sorulan sorular
QCF-12A-16S-BH hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-12B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-12B-16S-BH bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
Ağır seri (S) boru bağlantısı hangi hatlarda gerekir?
Aynı boru dış çapında S serisi daha kalın cidarlı boru ve daha güçlü somunla çalışır, bu yüzden L serisinden daha yüksek basınca dayanır. Pompa çıkışı ve ataşman besleme gibi yüksek basınçlı hatlarda S serisi, dönüş ve drenaj hatlarında L serisi yaygındır. Ø16 mm boru için ağır seride somun dişi M24x1,5 olur.
Perde geçişli (BH) düz alınlı kaplin nasıl monte edilir?
Kaplin, bağlantı plakasına veya panele açılan delikten geçirilir ve karşı somunla iki taraftan sıkıştırılarak sabitlenir. Sıkarken kaplini bileziğinden değil, gövdedeki anahtar ağzından tutun. Plakanın kalınlığı karşı somunun sıkma boyuna uygun olmalıdır. İş makinesinde titreşim yüksek olduğu için somunun sıkılığı periyodik olarak kontrol edilmelidir.
Düz alınlı (flat face) kaplin nasıl çalışır?
Dişi ve erkek parçanın ön yüzleri tamamen düzdür ve içlerinde yaylı valfler vardır. Parçalar ayrıyken bu valfler ön yüzle aynı hizada kapalı durur; ön yüzde yağ tutabilecek boşluk kalmaz. Erkek parça dişinin içine itildiğinde iki düz yüz önce birbirine sızdırmaz şekilde oturur, ardından valfler geri çekilerek yağ yolunu açar. Bilyeli kilit bağlantıyı tutar, emniyet kilidi de kazayla ayrılmayı önler.
Düz alınlı kaplin ile popetli kaplin arasındaki fark nedir?
Popetli kaplinlerde (ISO 7241, Oleocon QCA/QCB) ön tarafta yağ tutan bir boşluk kalır. Bu yüzden ayırmada birkaç ml yağ kaybolur ve uçlara kir tutunabilir. Düz alınlı kaplinde ön yüz tamamen düzdür; ayırmada kayıp çok küçüktür (bu gövdede 0,07 ml) ve yüzey bir bezle silinerek temizlenir. Ayrıca bağlantı sırasında sisteme hava ve kir girişi en aza iner. İki tip birbirine takılmaz.
ISO 16028 nedir, başka markalarla uyumlu mu?
ISO 16028, düz alınlı hızlı bağlantı kaplinlerinin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon QCF serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (12,5) başka markaların ISO 16028 parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları ilk kez birleştirdiğinizde kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve dayanağa kadar itin; somunu önerilen tur kadar sıkın.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
- Perde geçişli montajda karşı somunu sıkarken kaplini gövdedeki anahtar ağzından karşılayın; iş makinesi titreşiminde somunun gevşemediğini periyodik olarak kontrol edin.
