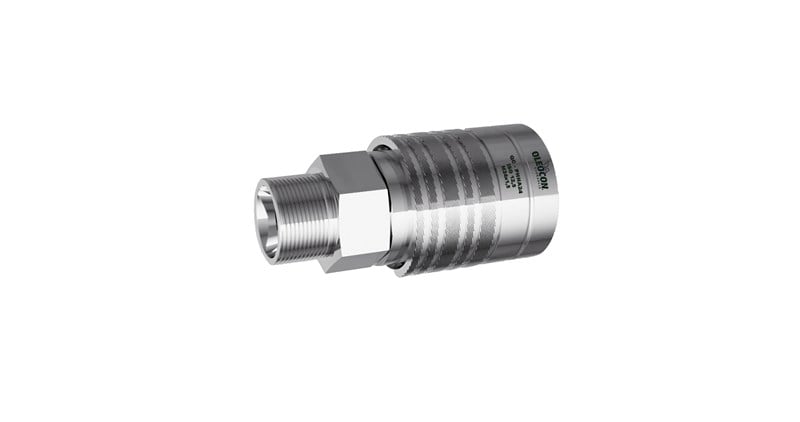

Oleocon PP-12A-16S, hidrolik hortumları hızlıca bağlayıp ayırmak için kullanılan dişi (kaplin) push-pull (bas-çek) popetli hızlı kaplindir. 12,5 gövdeli ve M24x1,5 (Ø16 ağır seri) bağlantılıdır, NBR contalıdır. Bağlantı anında iki yarının popetleri karşılıklı itişerek açılır, ayrılınca kendiliğinden kapanır; hortum değiştirirken hat boşaltılmaz.
12,5 gövde push-pull (bas-çek) popetli hızlı kaplin nerede kullanılır?
Traktör arka hidrolik çıkışlarında ve tarım ekipmanlarında kullanılır. Push-pull yapısı sayesinde ataşman traktörden ayrılırken hortum çekildiğinde kaplin kendiliğinden ayrılır, hortum ve kaplin zarar görmez.
Sık sorulan sorular
PP-12A-16S hangi erkek kaplinle eşleşir?
Push-pull kaplinler ISO 7241-A 12,5 gövde ölçüsündedir ve aynı ölçüdeki ISO 7241-A erkek kaplinle eşleşir. Traktörlerde yaygın kullanılan 1/2" A tipi erkek kaplinler bu dişi kapline takılabilir.
M24x1,5 (Ø16 ağır seri) bağlantı ne demek?
Bu bağlantı dış çapı 16 mm olan çelik boru veya aynı ölçüdeki metrik rakor için ağır seri (16S) bağlantıdır; somun dişi M24x1,5'dir. 24° konik kesme halkalı sistemdir (ISO 8434-1 / DIN 2353). L ve S somunları birbirinin yerine kullanılamaz.
Hangi akışkanlarla kullanılabilir?
Standart NBR conta mineral bazlı hidrolik yağlar içindir. Sentetik akışkanlar veya daha sıcak devreler için FKM, su bazlı akışkanlar için EPDM conta seçeneği vardır. EPDM conta mineral yağla uyumlu değildir; akışkanınız farklıysa sipariş öncesi bize danışın.
Çalışma basıncı ne kadardır?
Ürün tablosuna göre bu kaplinin çalışma basıncı 250 Bar'a kadar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır; darbeli devrelerde pay bırakın.
PP-12A-16S ölçüleri nedir?
Katalog ölçü tablosuna göre anahtar ağzı 27 mm, uzunluğu 83,5 mm, ağırlığı yaklaşık 0,31 kg. Bağlantı M24x1,5 (Ø16 ağır seri)'dir. Dar alanlara montajda kovanın geri çekilebileceği boşluğu da hesaba katın.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncının bu kaplinin çalışma basıncını (250 Bar'a kadar) aşmadığından emin olun.
- Dinamik basınç altında (pompa basarken veya akış varken) bağlama ve ayırma yapmayın.
- Bağlamadan önce erkek ve dişi parçanın alın yüzeylerini temizleyin; devreye kir girmesini önleyin.
- Kullanılmayan kaplinlerin alnını toz kapağı veya tapa ile kapatın.
