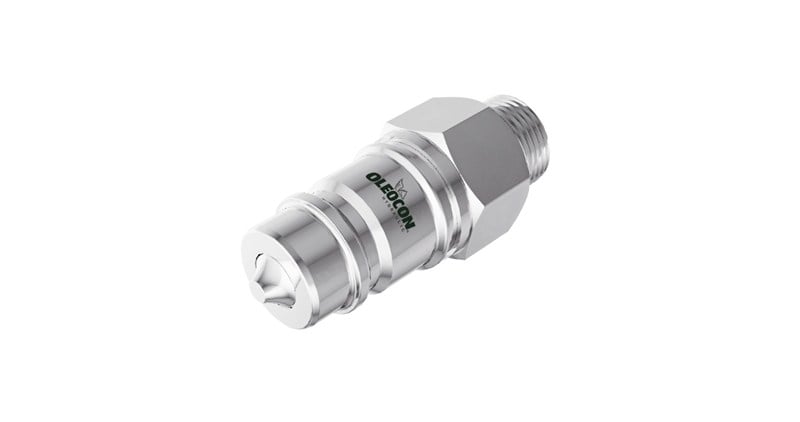

12,5 gövde ve Ø12 mm ağır seri (12S) metrik boru bağlantılı QCA-12B-M12S, ISO 7241-A uyumlu erkek popetli hızlı bağlantı kaplinidir. Ayrıldığı anda içindeki yaylı popet valf kapanır; hortumdaki yağ dökülmez ve sisteme hava girmez. 250 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Erkek parça (nipel) çoğunlukla ekipman tarafındaki hortumun ucunda bulunur; dişi kapline itilerek bağlanır.
12,5 gövde erkek kaplin nerede kullanılır?
Tarım traktörlerinin standart hidrolik çıkışlarında yaygın olan ölçüdür. Traktöre bağlanan ekipmanlar (römork, pulluk, balya makinesi, ön yükleyici) ile orta boy iş makinesi ataşmanlarında tercih edilir. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-12B-M12S hangi parçaya takılır?
12,5 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-12A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-12A-M12S bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
Metrik "12S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
12S, dış çapı 12 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M20x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 12,5 gövdede bağlama kuvveti yaklaşık 90 N, ayırma kuvveti 45 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (250 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1000 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
