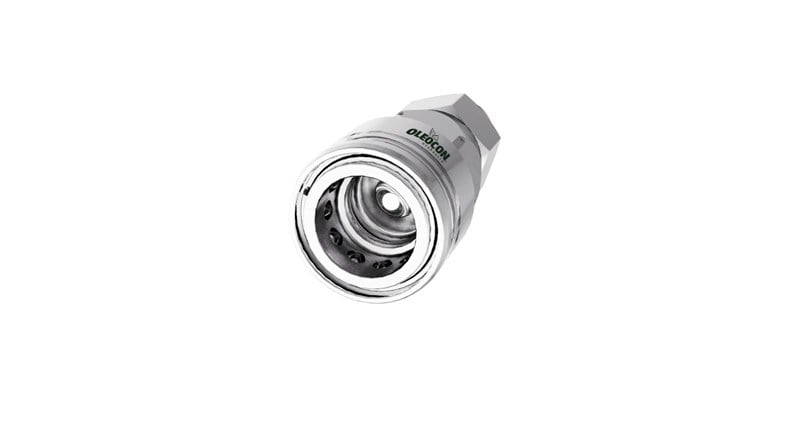

QCA-12A-M12S, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 12,5 gövde (ISO 7241-A) modelidir ve Ø12 mm ağır seri (12S) metrik boru bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 45 l/dk nominal debiyle çalışır. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
12,5 gövde dişi kaplin nerede kullanılır?
ISO 7241-A tarafında tarım makinelerinde en çok karşılaşılan ölçüdür. Traktör arka hidrolik çıkışlarında, römork damperinde, pulluk, tırmık, ilaçlama makinesi ve ön yükleyici hortumlarında kullanılır. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-12A-M12S hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-12B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-12B-M12S bu parçaya takılır.
Metrik "12S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
12S, dış çapı 12 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M20x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Kaplin neden zor takılıyor veya hiç takılmıyor?
En sık neden hatta kalan basınçtır: güneşte ısınan veya yükte bekleyen bir silindir hortumdaki yağı sıkıştırır ve popet açılamaz. Diğer nedenler uçlardaki kir, bileziğin tam geri çekilmemesi ve farklı seri (ISO A–B) ya da gövde ölçüsünün karışmasıdır. Önce basıncı boşaltın ve uçları temizleyin; zorla, çekiçle takmaya çalışmayın.
Kaplin neden yağ kaçırır?
Kaçağın yeri nedenini gösterir. Bağlıyken bilezik tarafından kaçak genellikle aşınmış dış conta veya uçlarda kalan kirden kaynaklanır. Ayrıkken damlama popet contası veya yuvasının hasarlı olduğunu gösterir. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanından veya yetersiz sıkmadan olur. Çalışma basıncının aşılması ve 80°C üzerindeki yağla bağlama/ayırma yapılması contaların ömrünü kısaltır.
Hangi sıcaklık aralığında kullanılabilir?
Seri, -20°C ile +100°C arasındaki akışkan sıcaklığında çalışacak şekilde tasarlanmıştır. Ancak devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Sürekli yüksek sıcaklıkta çalışan devrelerde Viton (FKM) contalı versiyonlar daha dayanıklıdır.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
- Hattı basınç altındayken ayırmayın veya bağlamayın; önce basıncı boşaltın.
